用4万多个金属球呈现数字媒体影像艺术汉街万达夜景照明解析

2023-04-19 23:50:29

点击右上方“LIGHTUP設計資訊”即可快速关注

本文内容引用场景

#建筑媒体立面项目可参考#

#建筑照明设计意向图可运用#

本文关键词

双层媒体表皮 UN Studio 数字媒体影像

像素化屏幕小功率SMD的LED

光电控制技术全景升降机 IALD国际照明设计奖

项目简介

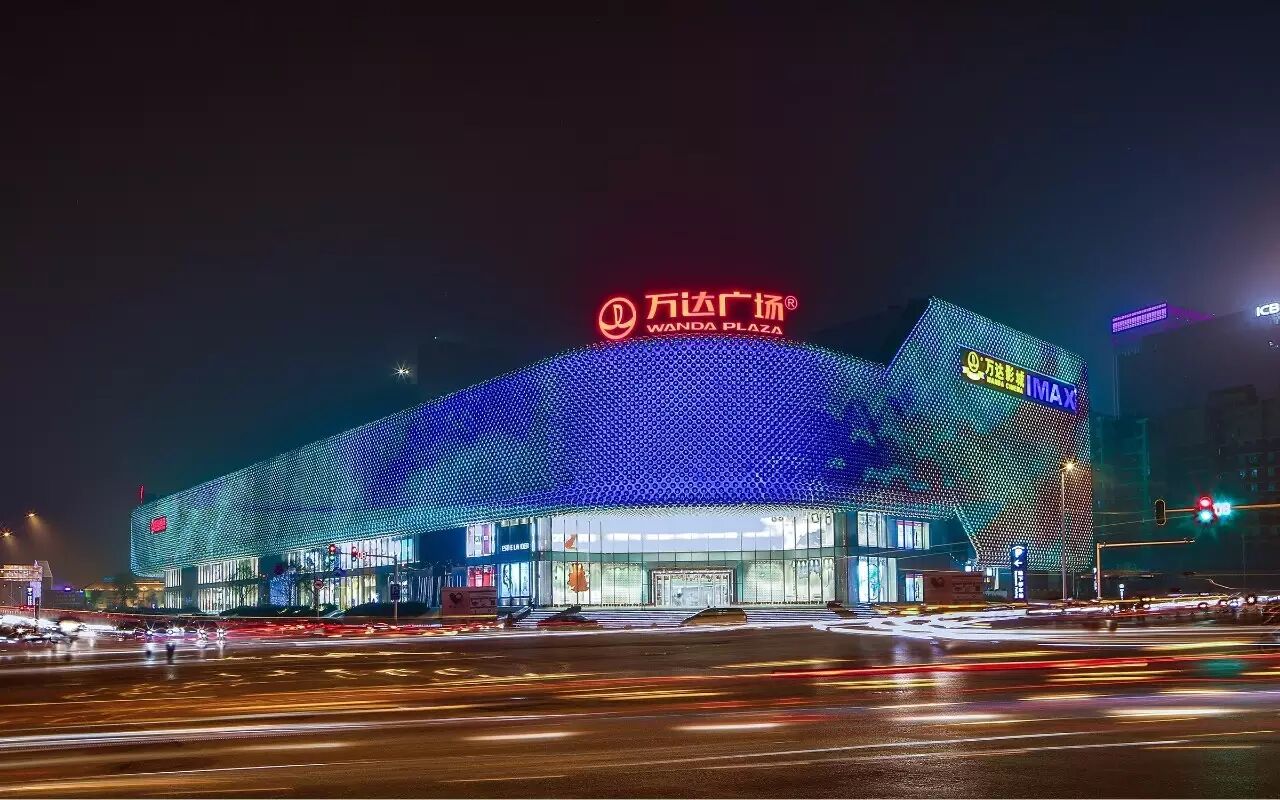

汉街万达广场是目前世界上最大的媒体建筑，照明设计使这座建筑拥有了一个具有真实景深的双层媒体表皮，通过精细的控制和媒体制作，创造了前所未有的视觉效果。在照明设计、工程实施、LED及控制系统集成应用等各个领域，武汉汉街万达广场都实现了新的突破，是媒体建筑的一次成功实践。

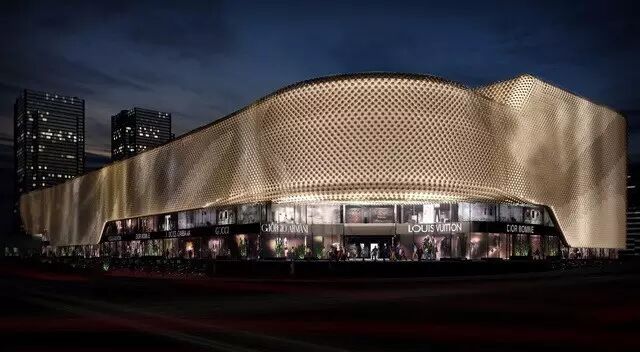

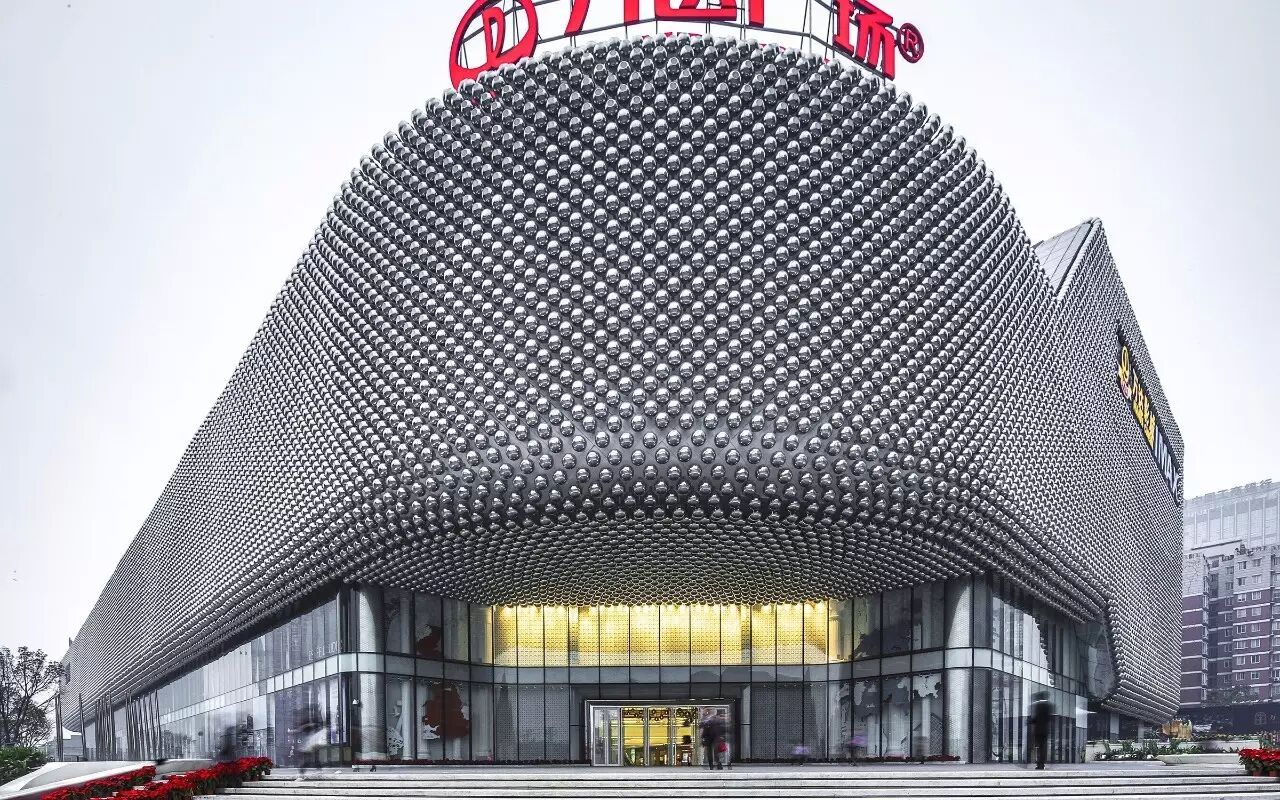

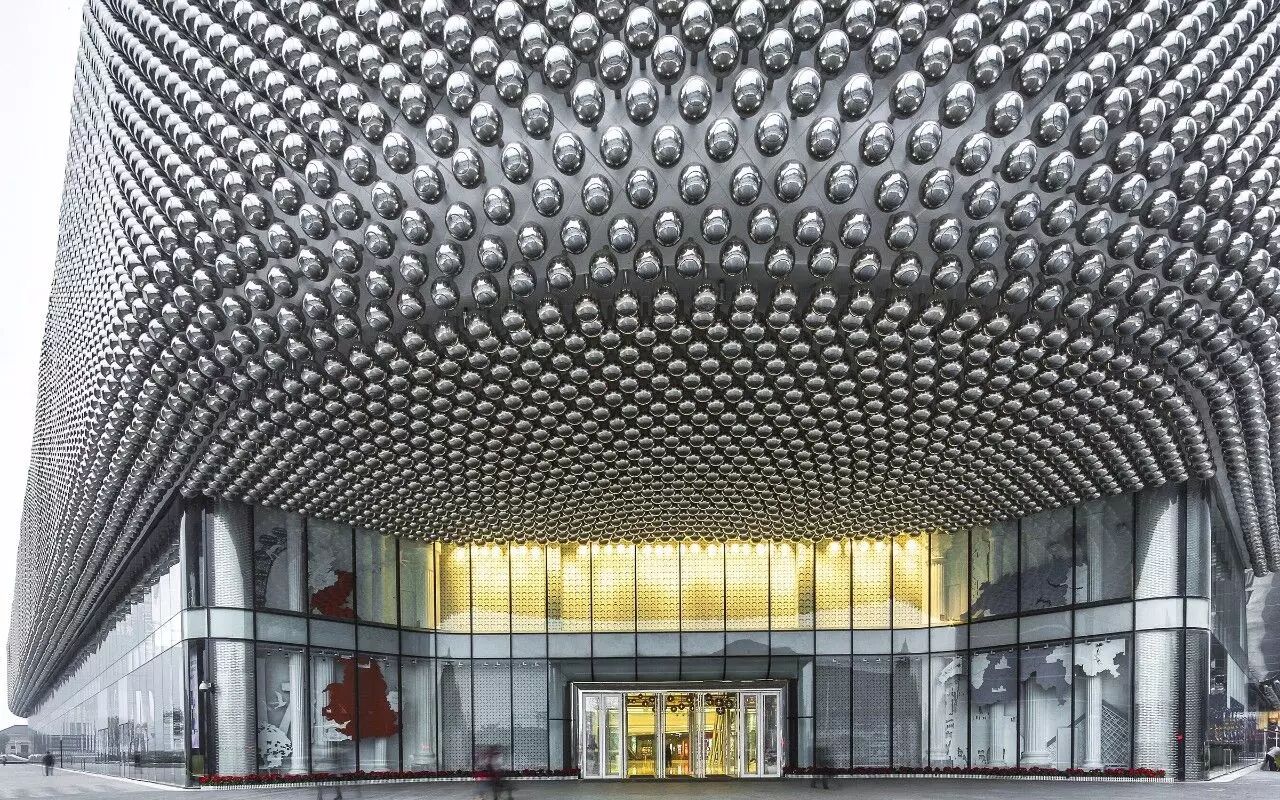

汉街万达广场由国际知名的荷兰UN Studio团队主持，照明设计由BIAD郑见伟照明设计工作室担纲。采用了国际前卫的“媒体建筑”概念设计，整个建筑的表皮由42000多个金属球体组成，同时通过9种不同尺寸的球体切割方式，在幕墙上有机组合排布，形成建筑表面流动肌理。

“媒体建筑立面”的创意表达

近几年来，建筑的媒体化趋势越来越凸显，建筑表皮与数字媒体影像艺术经历了空前的发展。但很多照明设计使媒体建筑进入了一个误区，简单布满的LED管和点，将建筑装点成一个个分辨率不同的大屏幕，这样的设计完全破坏了建筑应有的建筑感。

汉街万达广场设计以双层幕墙与球状结构为研究切入，不以追求图像清晰度为目标，而是更加关注灯光媒体的建筑化表达。

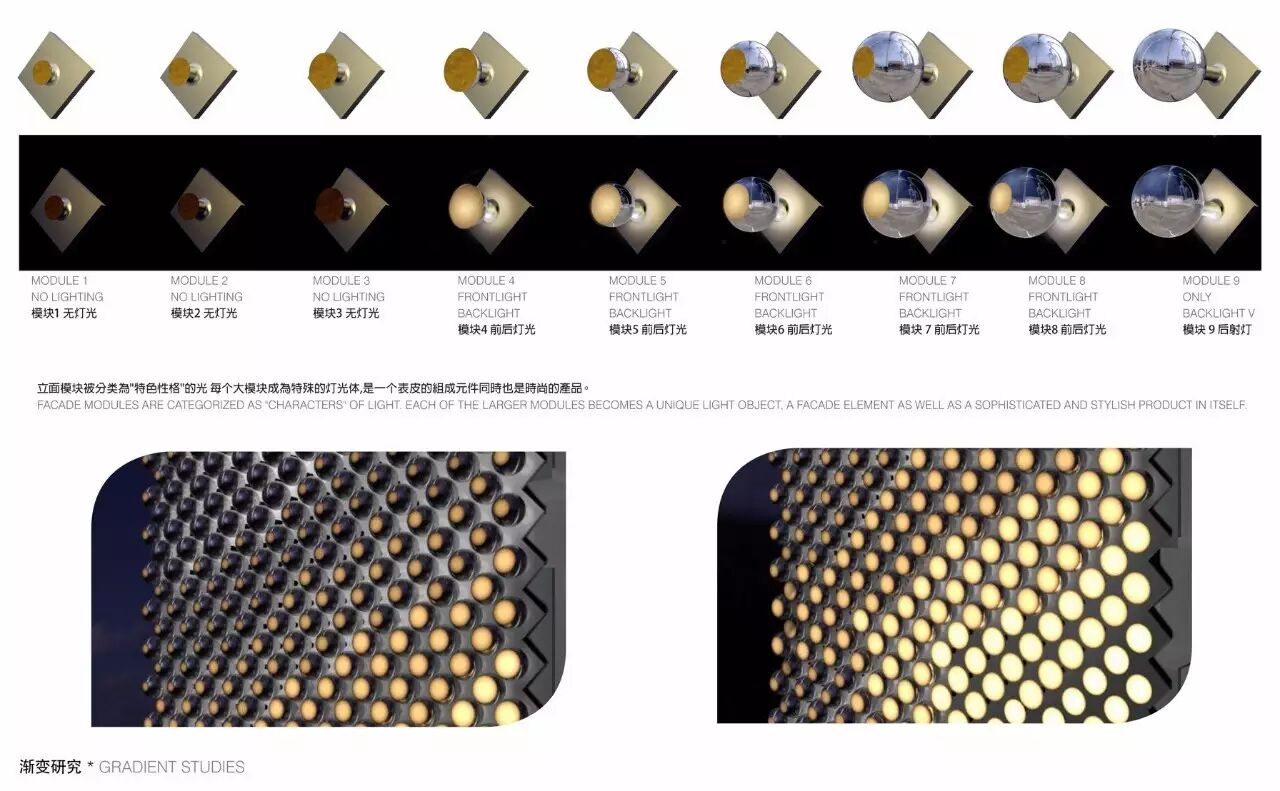

灯光与幕墙有机结合，让光成为幕墙的组合部分，通过对材料与结构的精心构思，使包裹在建筑外部的九种不同的不锈钢球仿若涟漪，又似丝缎。

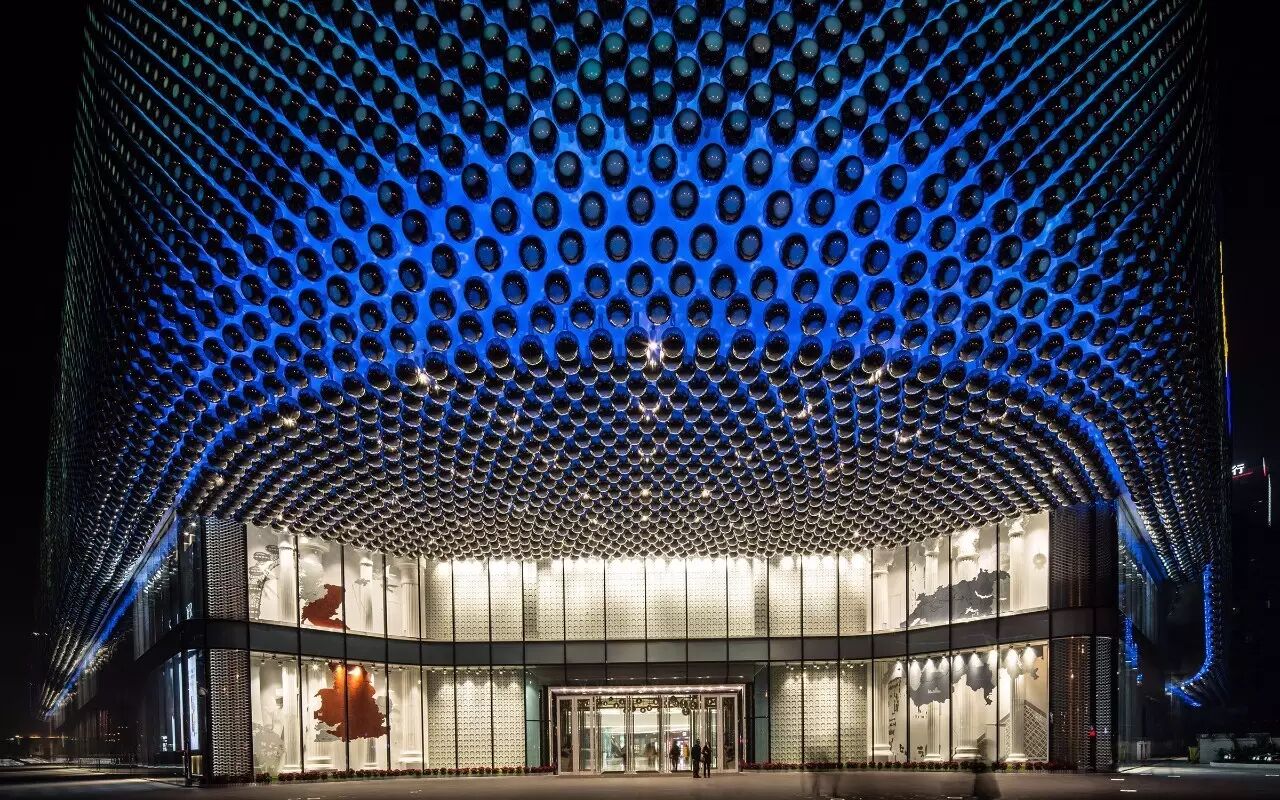

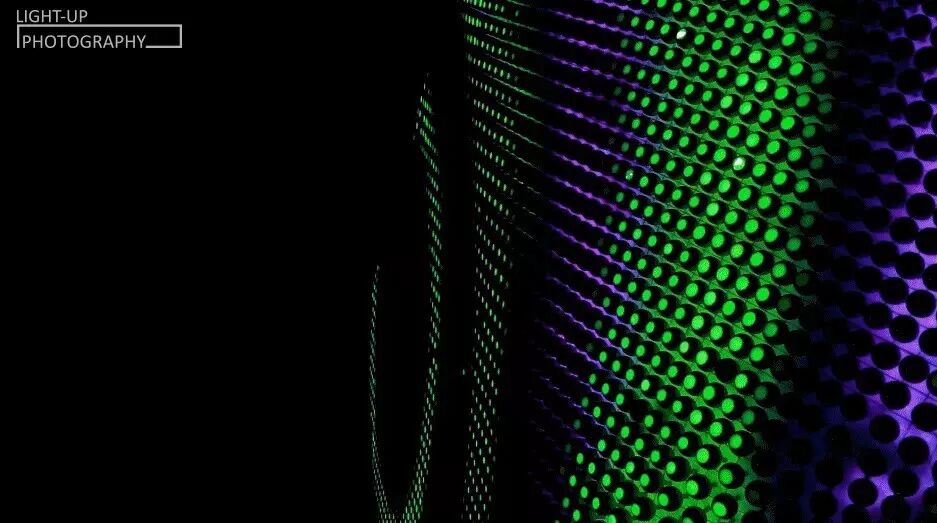

前后双向发光的不锈钢球体像素单元，在夜间形成“双层屏幕”，营造出一种流光溢彩的幻觉，展现出大都市商业地标富有生机的媒体表现。

“双层幕墙”独特的灯光表现

“双层屏幕”照明设计概念就是通过建筑外墙结构设计，结合光源特点，使单元像素形成双层重叠的光效表现，在整体建筑表皮形成既有差异又有关联的视觉表现统一体，传达建筑丰富多彩的媒体表现。

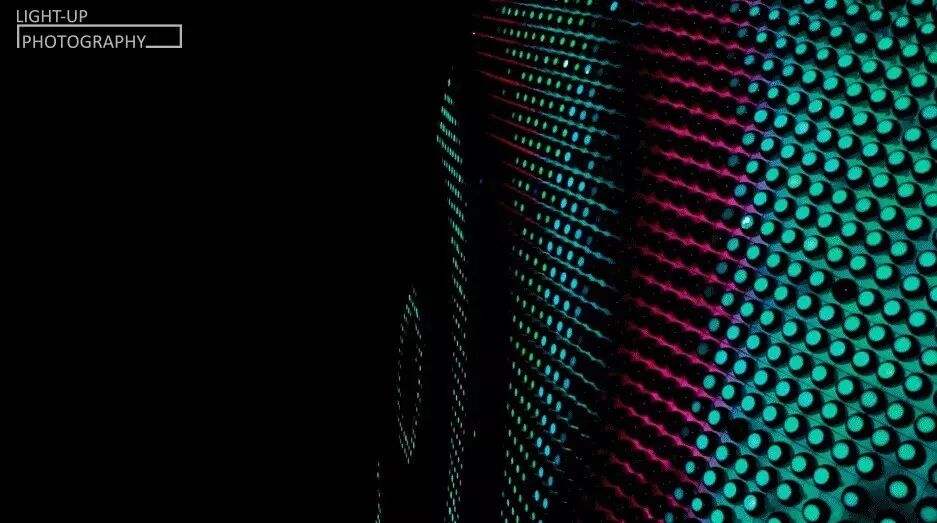

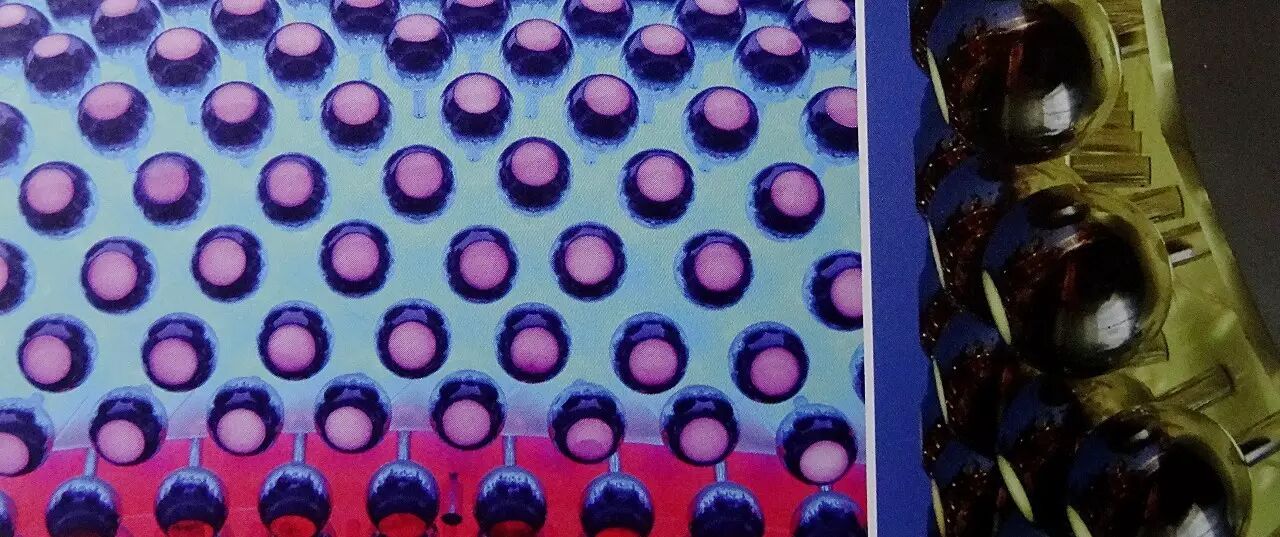

汉街万达广场利用幕墙上球体的结构，在球体正面呈现被雪花石玻璃匀散形成的直接光，在球体背面形成一种投向铝板幕墙的间接光，经过多次镜面反射的间接光和环境光，与直接光相结合，由它们组成点阵，形成像素化屏幕，既可以组成比较具象的图形，又可以由面发光形成画面图案背景，两者巧妙配合、灵活转换就可以幻化出丰富多彩的3D画面，而双层发光表面的前后距离，也创造了一个真实的景深效果。

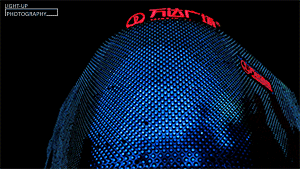

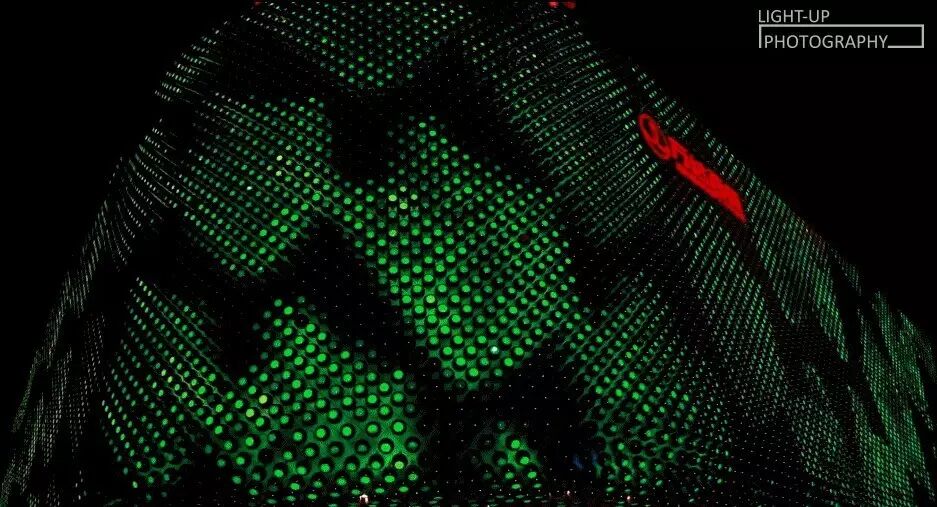

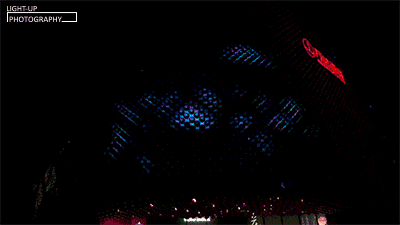

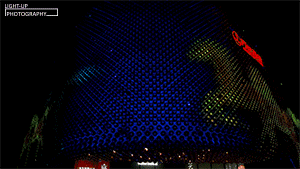

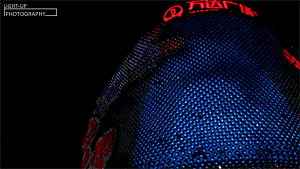

设计团队针对这个这个项目，提出了“DEEP”的理念，用“内容”来强化这种真实的景深，比如表现自然界水面与水底的关系，水面被风吹的波纹荡漾，水底则缓慢的跟随漾流波动；鱼在底层灯光所表现的深水游动，跃出水面时则跳入上层灯光，同时在上层留下涟漪。这是双层幕墙赋予这座建筑最独特的表现。

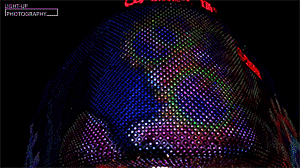

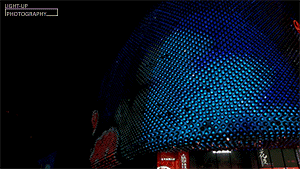

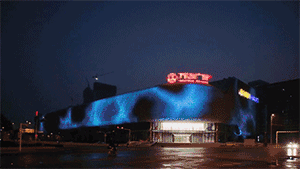

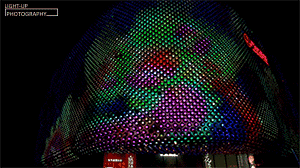

我们看到呈现在幕墙上的炫酷动画效果，实际上是通过两个独立而又相互关联的动画来实现的，一幅负责正面表层灯光，一幅负责背面底层灯光。通过画面中表层缥色的涟漪与底层琉璃蓝的水的隐约涌动，令画面产生平衡感。

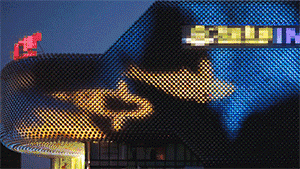

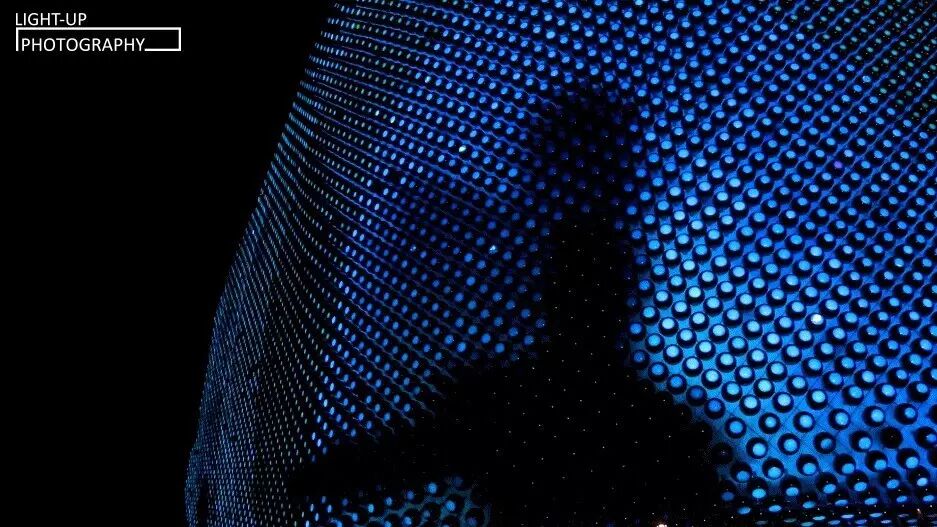

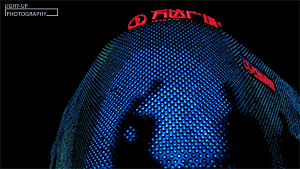

水中巨鲸选用了象征世界混沌初开时黯然天色的玄色，以缓慢的动作游荡在画面内外，恰到好处地扰动了表面的平衡。当画面转换为琥珀色的波纹，一条赭色的游龙隐约穿梭在画面中，巡视着苍茫的大海。

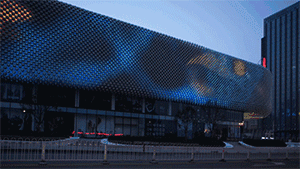

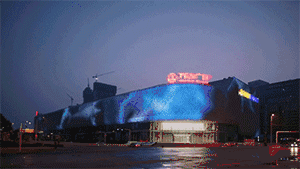

超大尺度的动画效果，身临其境的视觉感受，深深吸引住了人们驻足观看。

产品及技术参数

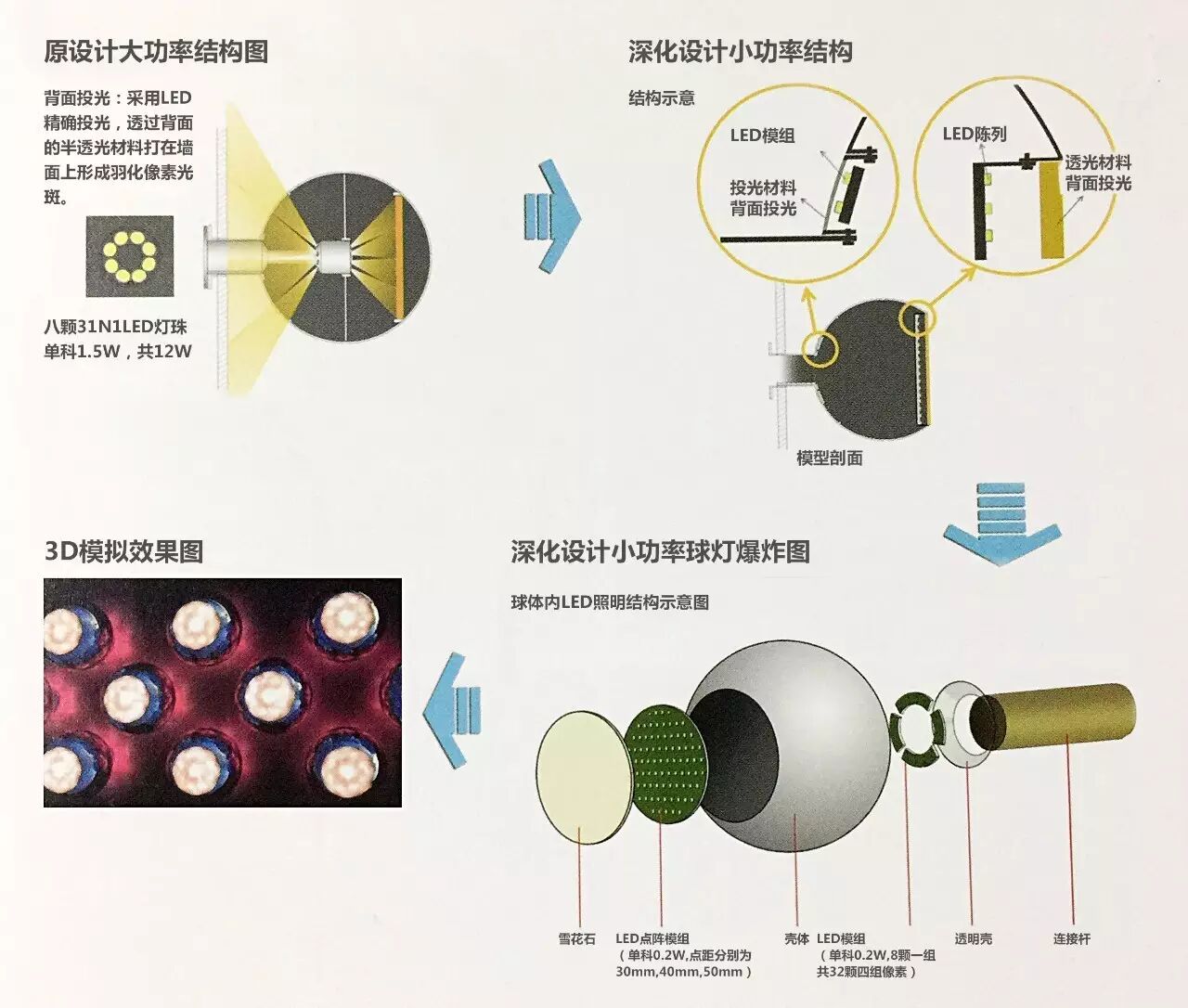

在建筑设计方案阶段，建筑师原设想用大功率LED光源系列，这不仅需要配光精准的透镜，且需要较高的散热要求。同时原设计的背光源与背板距离较大，光的利用率较低，安装维护存在诸多问题难以解决。经设计分析及专业计算，如将光源改为成本较低，散热要求较小的小功率SMD的LED，就能降低成本，而让光源位置尽量贴近球体根部，接近被照面，就可以将光源数量减少，有效降低灯具功率，并利于隐藏。

再有，根据球体截面面积大小的不同以及主次观赏面不同，对截面较小的球体以及次要立面上的球体内光源数量相应减少，又能节约一部分成本。通过多次试验论证，最终方案得到业主的认可。

△点击查看大图

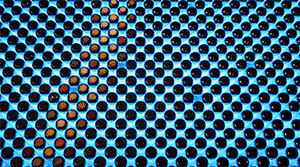

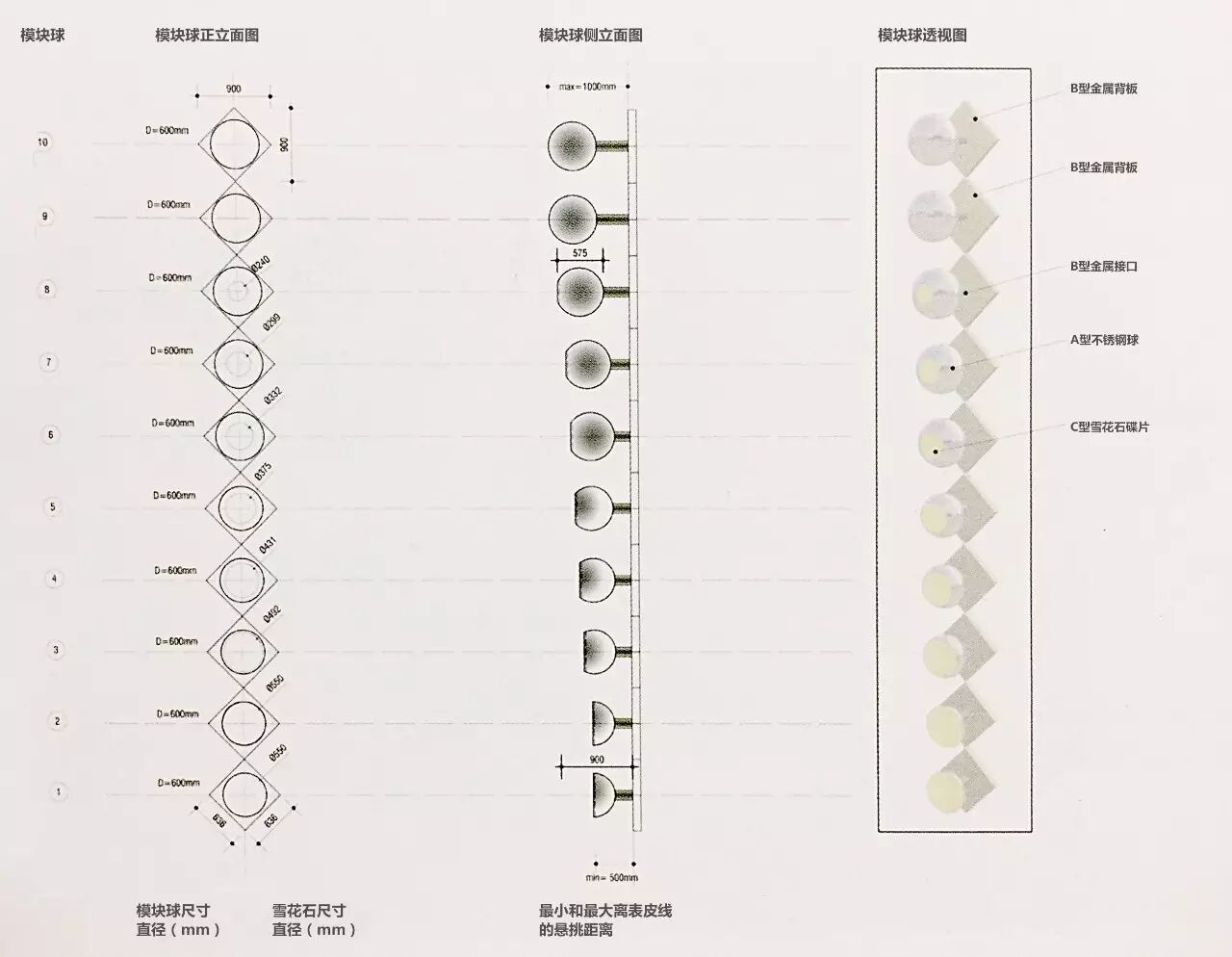

作为像素单元的不锈钢球内只有发光器件。表贴型LED灯焊接在定制铝基板上。发光角110度。投光在均光玻璃上，羽化像素光斑。每个光源模组0.3W，共使用成品SMD的LED光源模组310万粒（PCS）:10号球最多，单球200PCS，60W/球：8号球最少，单球52PCS，16W/球。媒体幕墙用电峰值功率800KW/h。

△点击查看大图

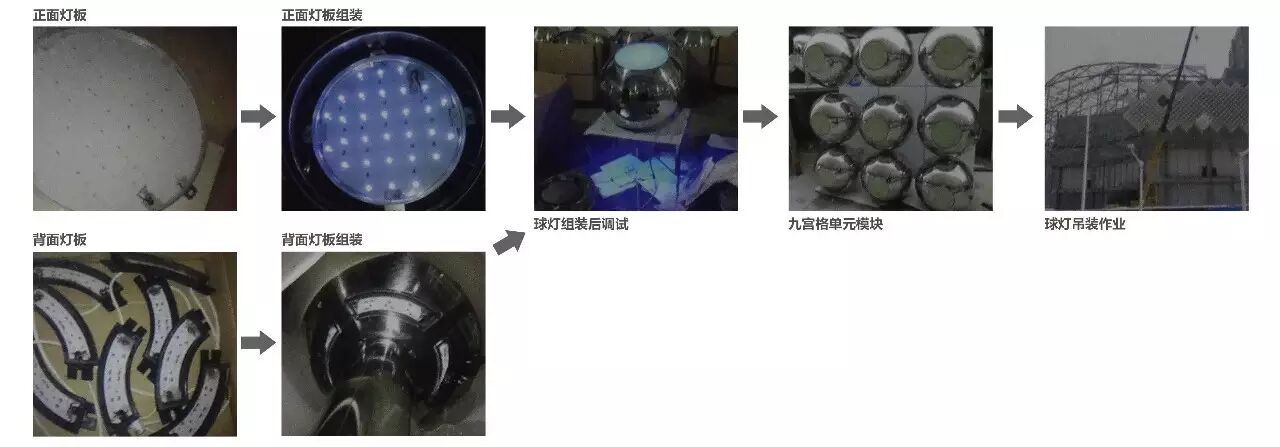

球灯在工程现场进行模块化组装，9个不锈钢球灯与铝板结构拼装成一个“九宫格”的单元模块，然后进行吊装作业，完成媒体幕墙安装后，在铝板幕墙后面作强电和弱电系统配管配线工程。

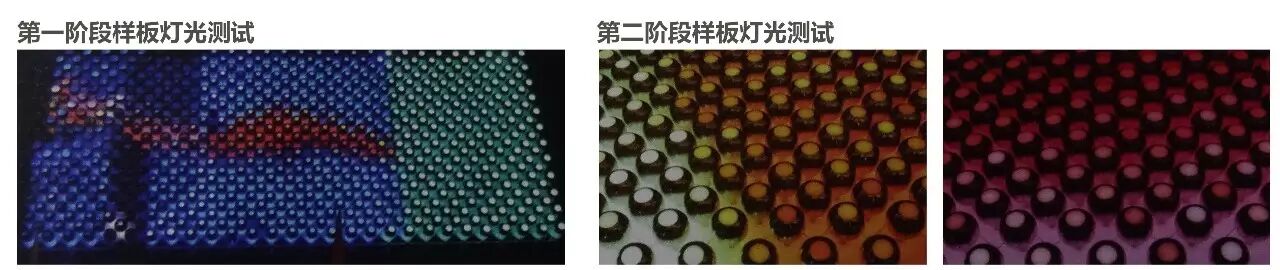

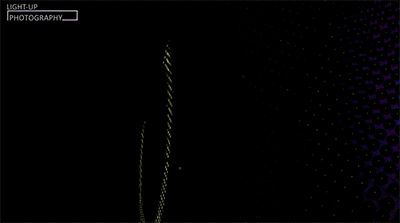

△分阶段灯光测试点击查看大图

作为Traxon在中国完成的大型媒体外立面项目之一，此项目体现了高度灵活的媒体外立面控制系统。e:cue微型视频转换器(Video Micro Converter) 是一款专门设计用以轻松输出视频内容的LED信号转换装置，通过65台微型视频转换器，近80,000像素的媒体内容体现到超过22,000平方米的大型外立面上。

另外，利用e：cue灯光应用软件套装(Lighting Application Suite)內的Patchelor工具，内容设计师可简便地利用背景图片进行像素映射。此工具能轻松地进行大量灯具布置，实现直观规划。智能化的e：cue控制系统能够整合第三方视频服务器，从而进行实时视频处理，把双层视频对齐并校准其色彩表现。Traxon Technologies再次引证了e：cue控制系统的优越性，让汉街万达广场项目闪耀发光，映照着武汉这快速发展的城市。

设计理念及创新

UNStudio设计的万达广场作是结合现代和传统的设计元素的当代经典之作。所有的设计部件：连贯的围护结构，动态外立面照明及其内容，建筑周围的景观和空间的规划，以及内部从中庭到楼上和所有走廊上的指示标语都体现了协同和流动的理念。

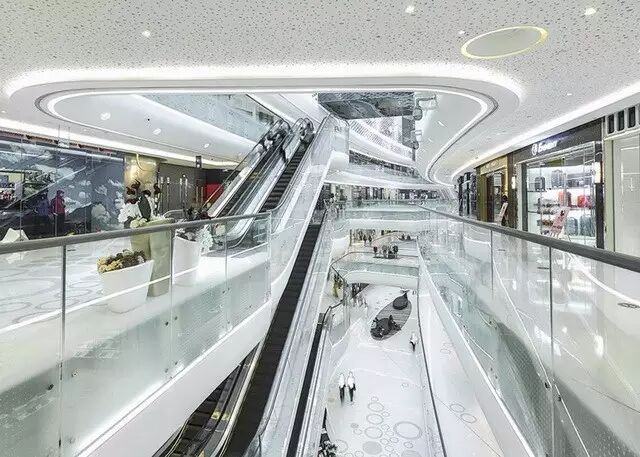

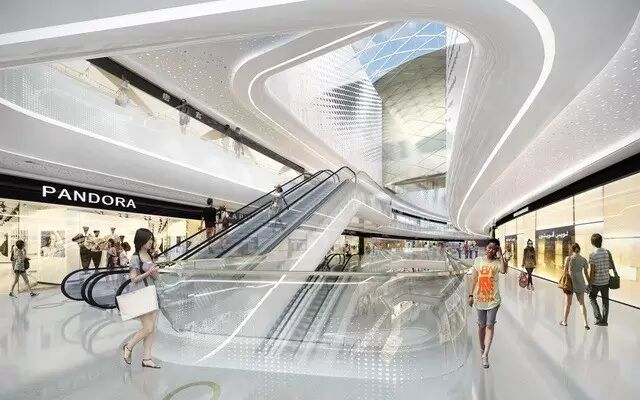

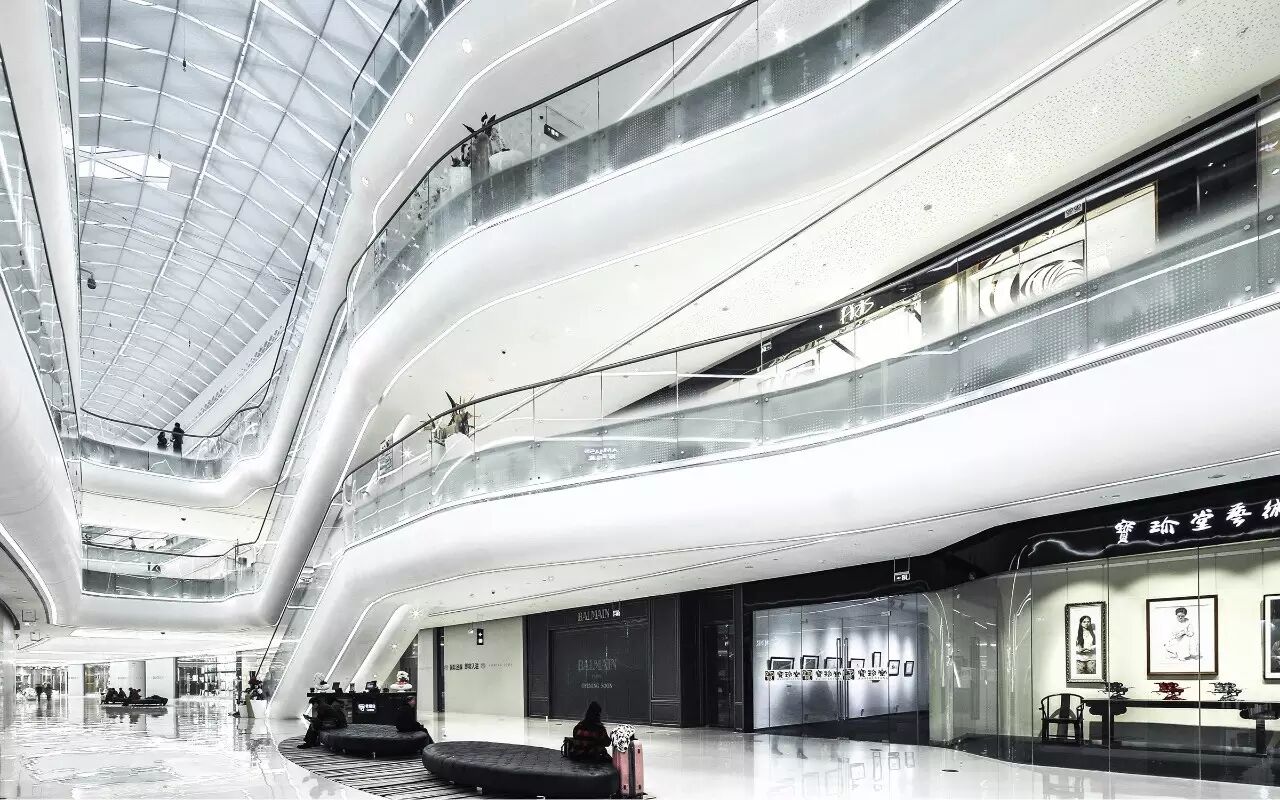

内部的设计理念是围绕南北正厅，创造两个截然不同，但却浑然一体的氛围。几何形状，材料和细节的变化体现了这些不同的符号。

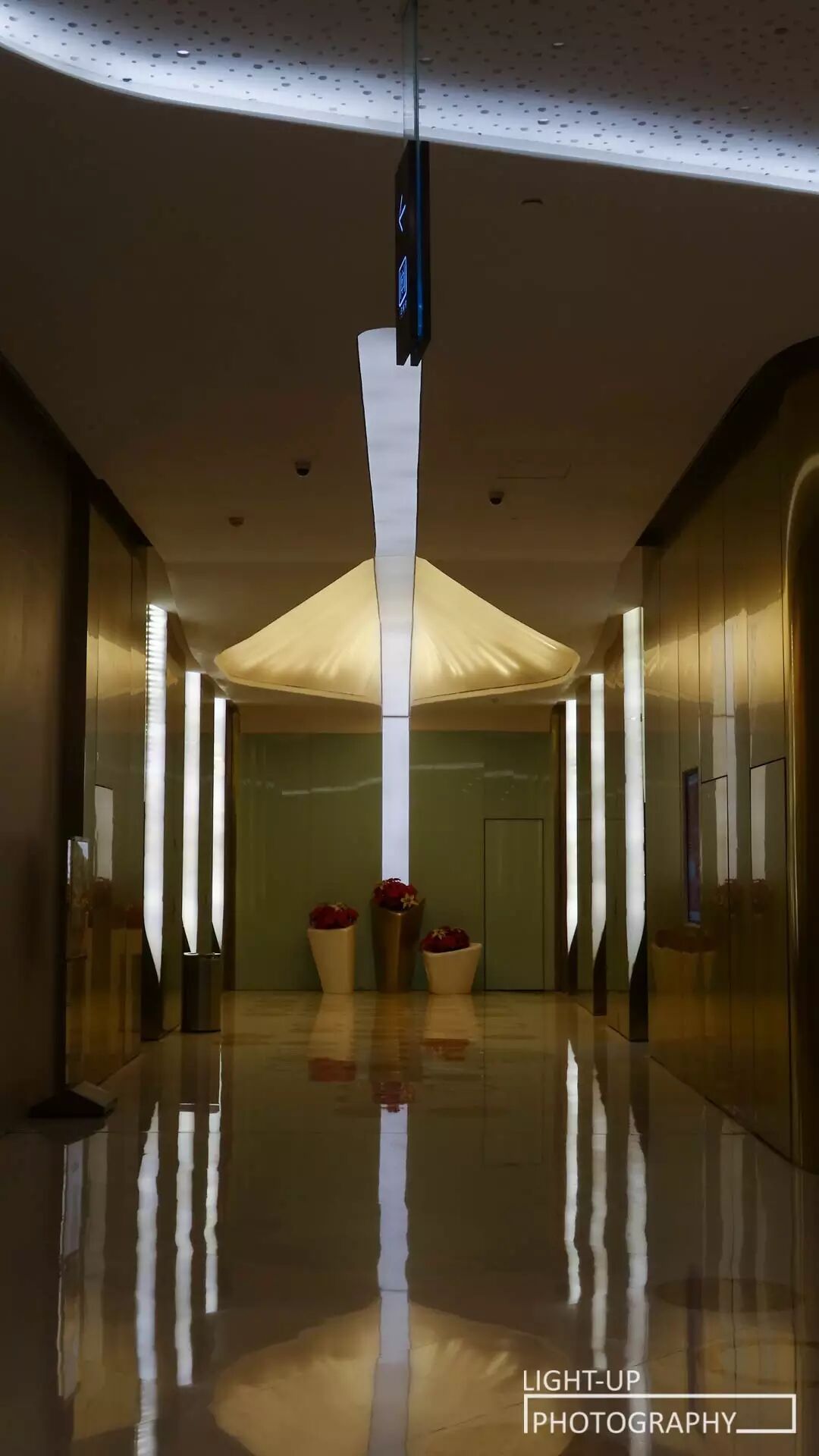

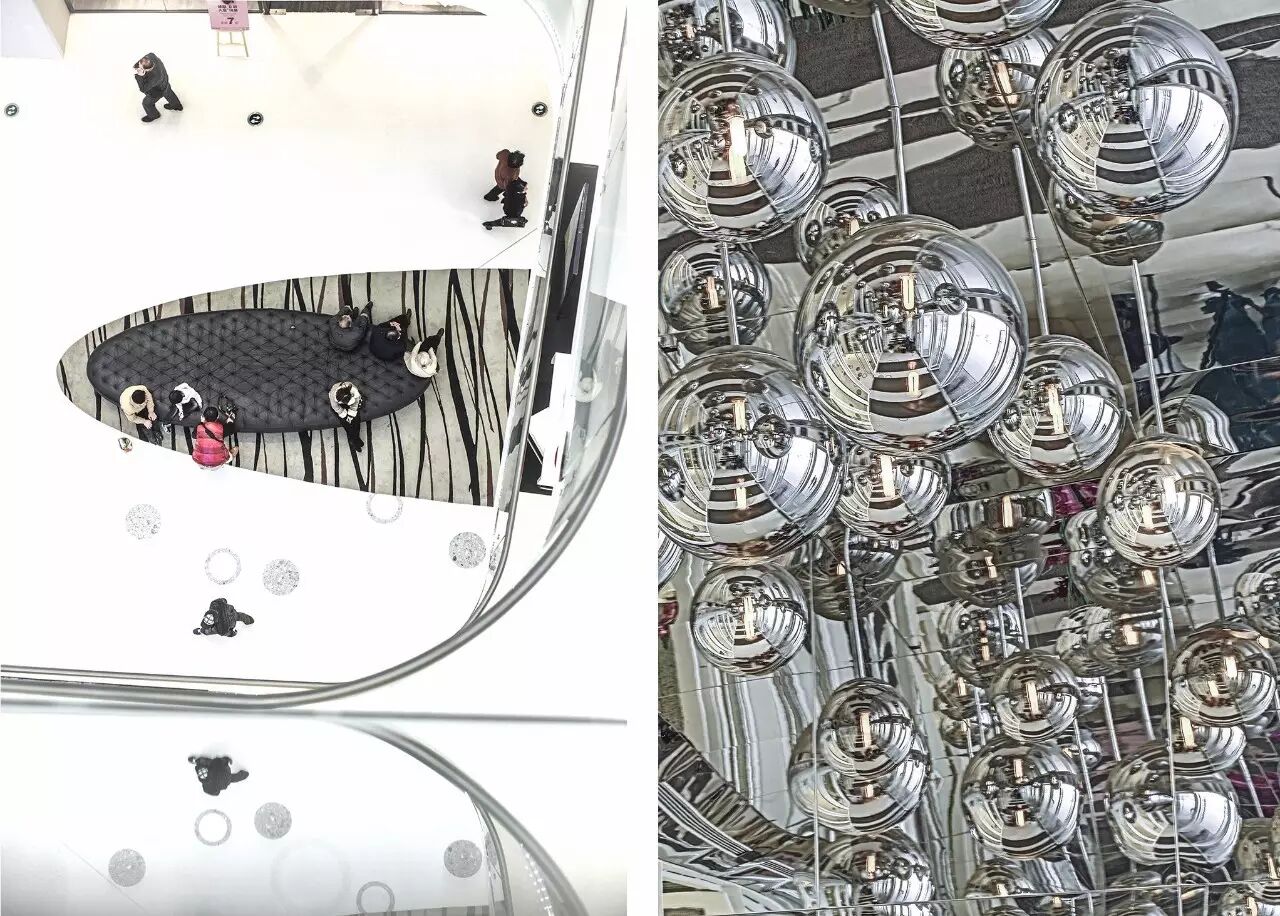

北中庭以温暖的金色和青铜材料为主，体现了文化和传统的气息。

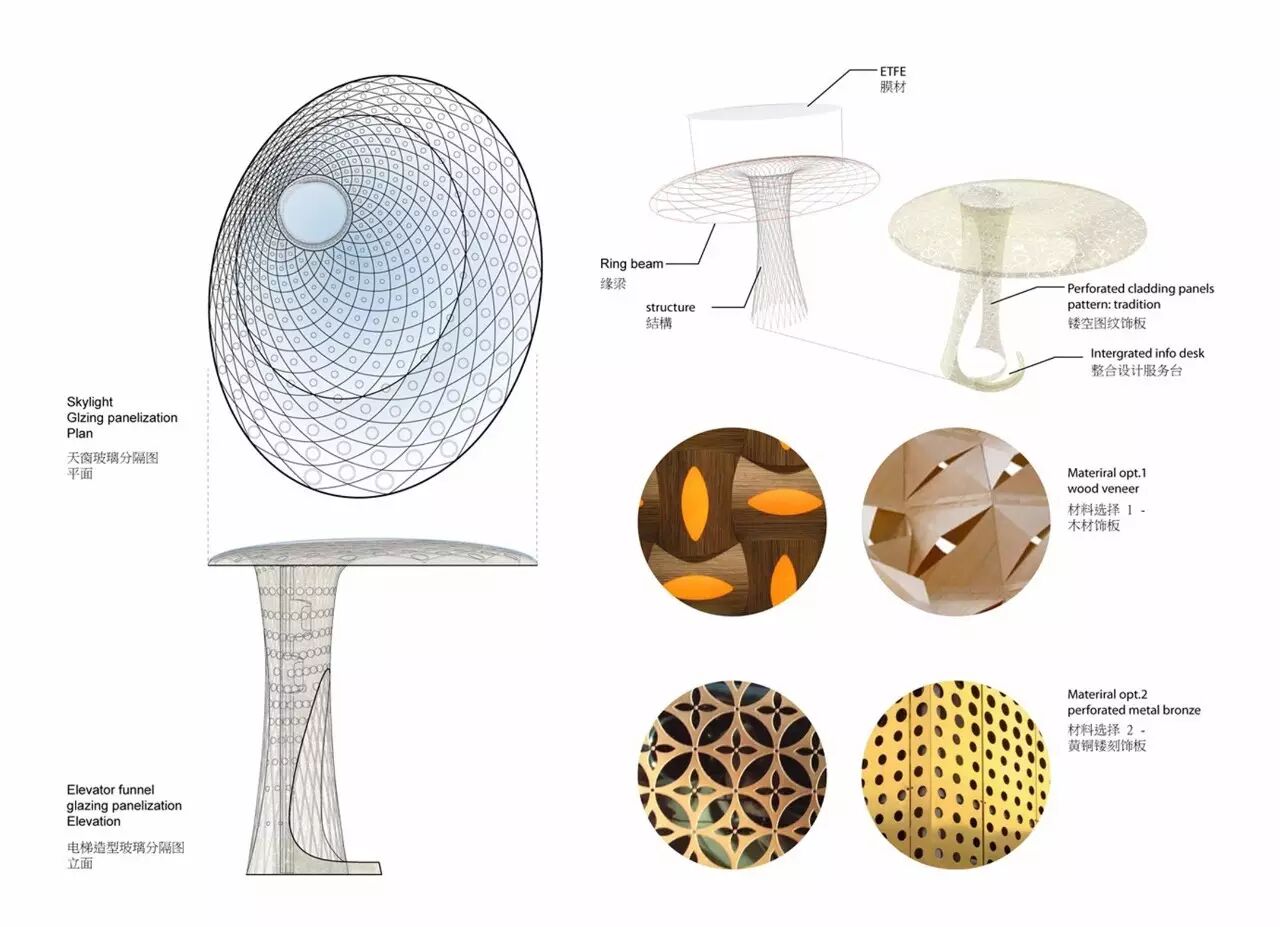

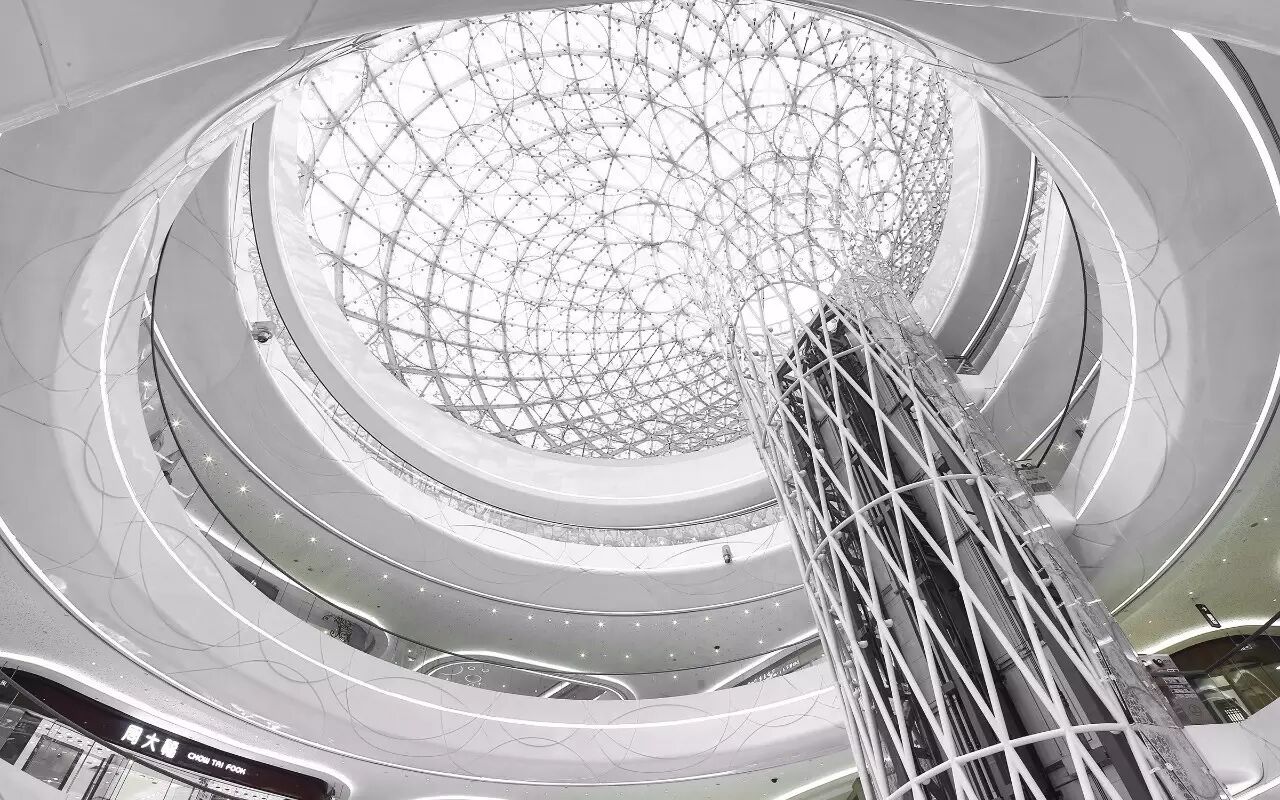

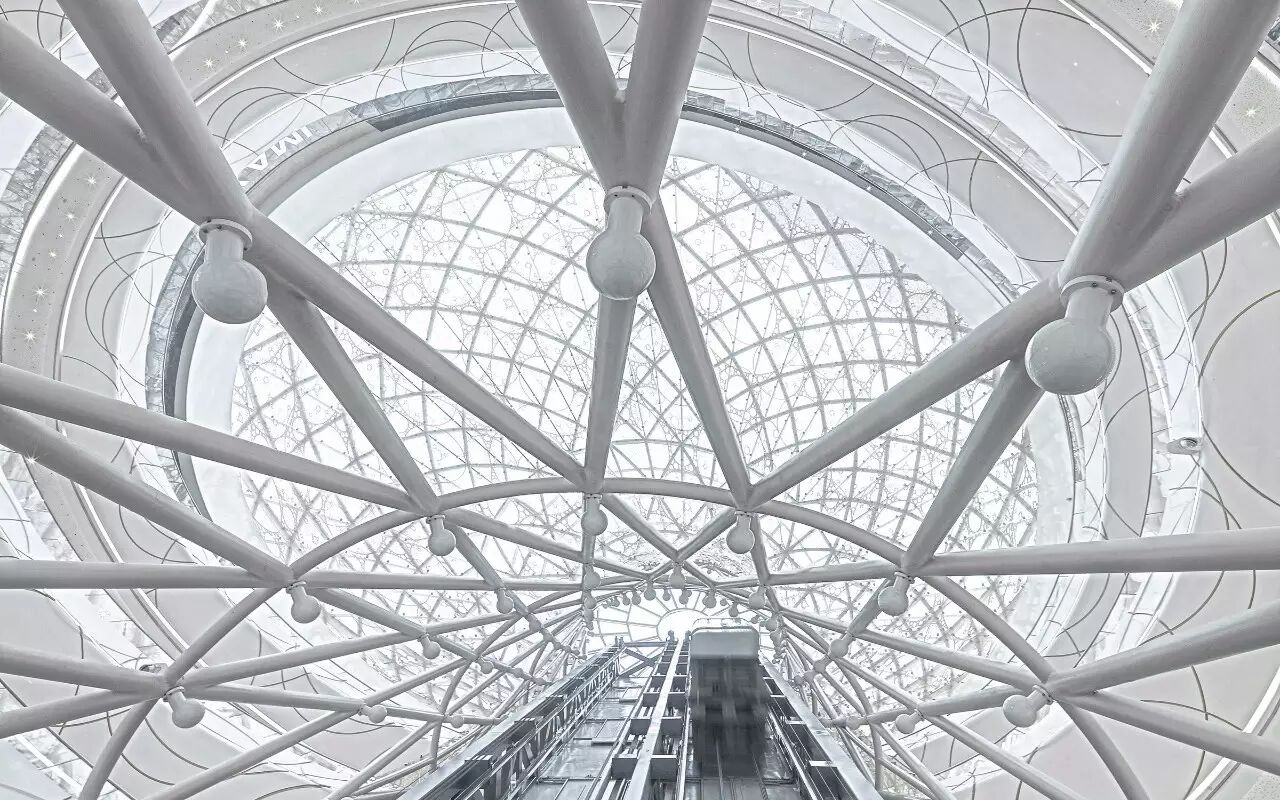

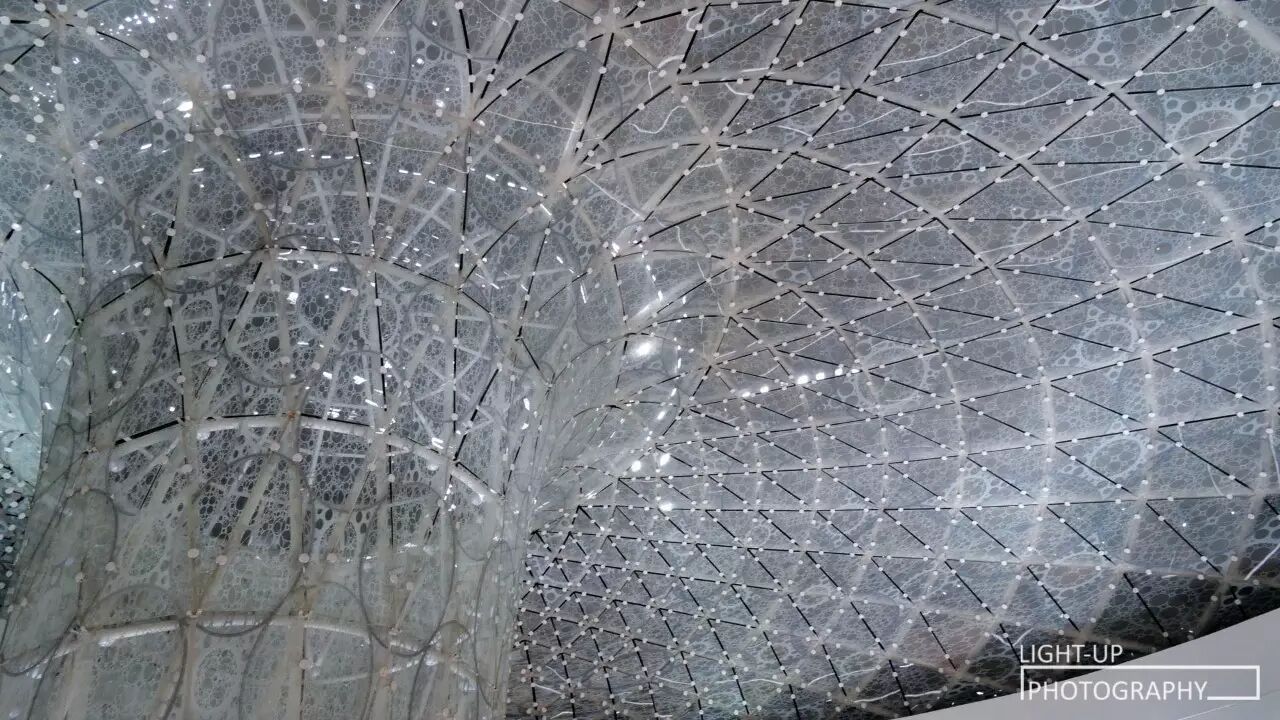

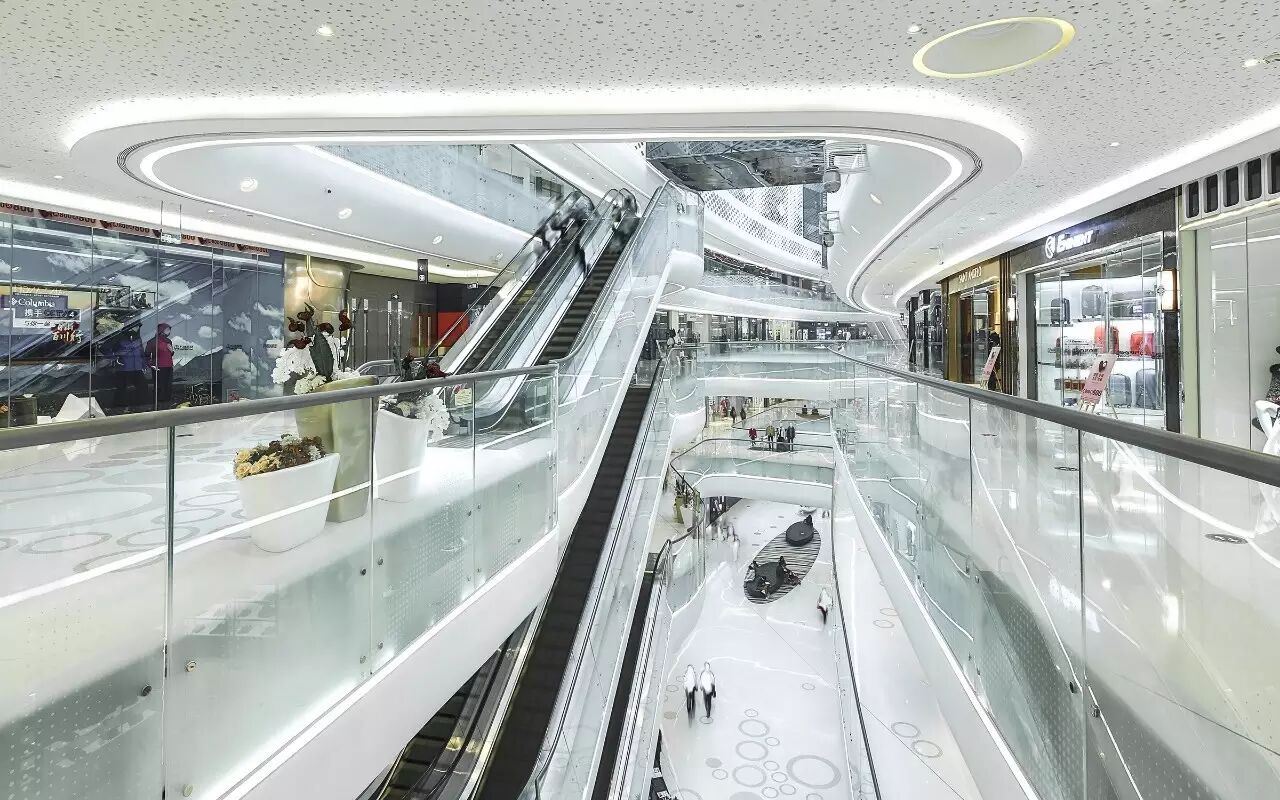

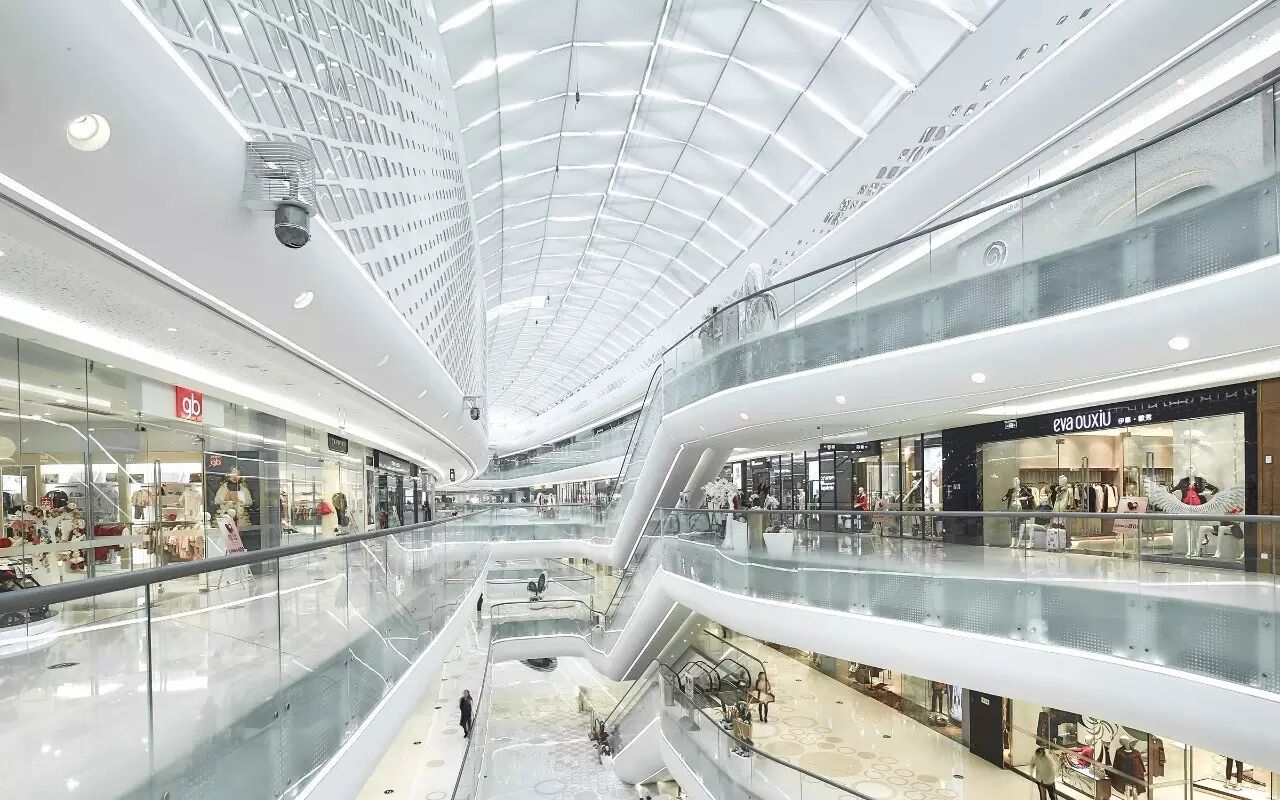

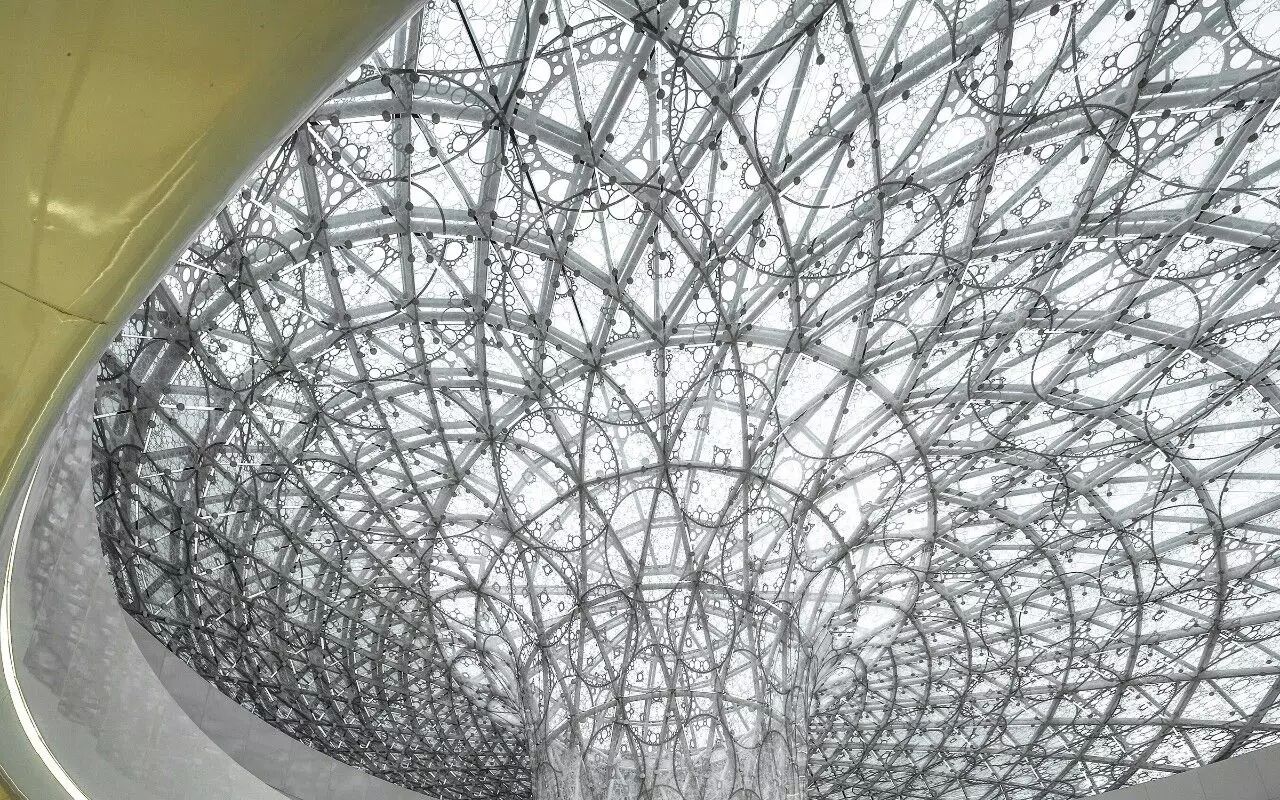

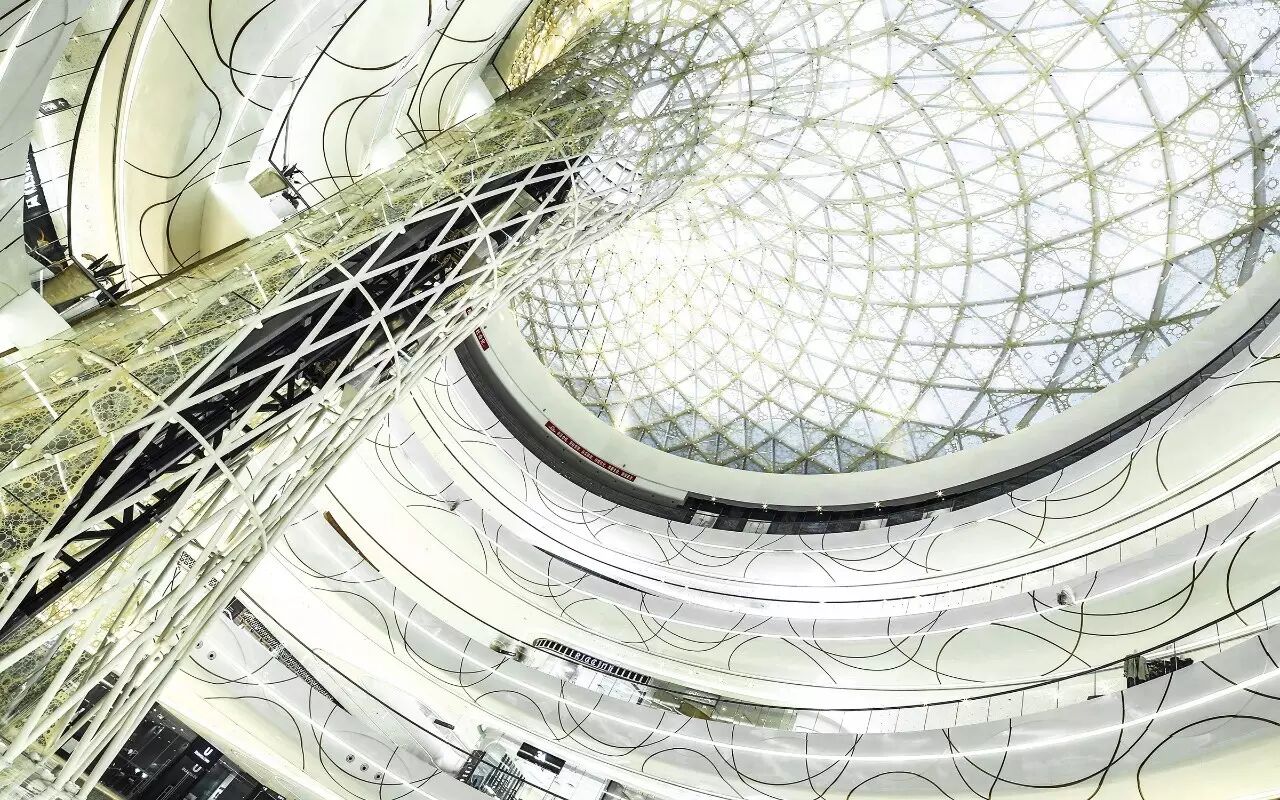

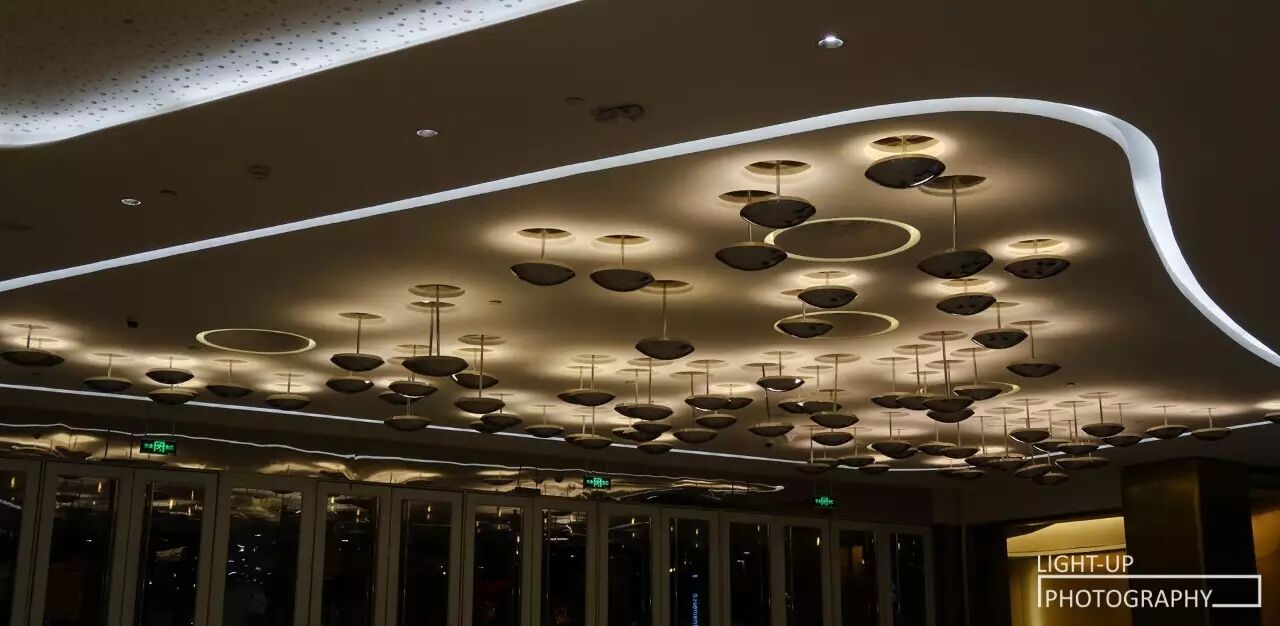

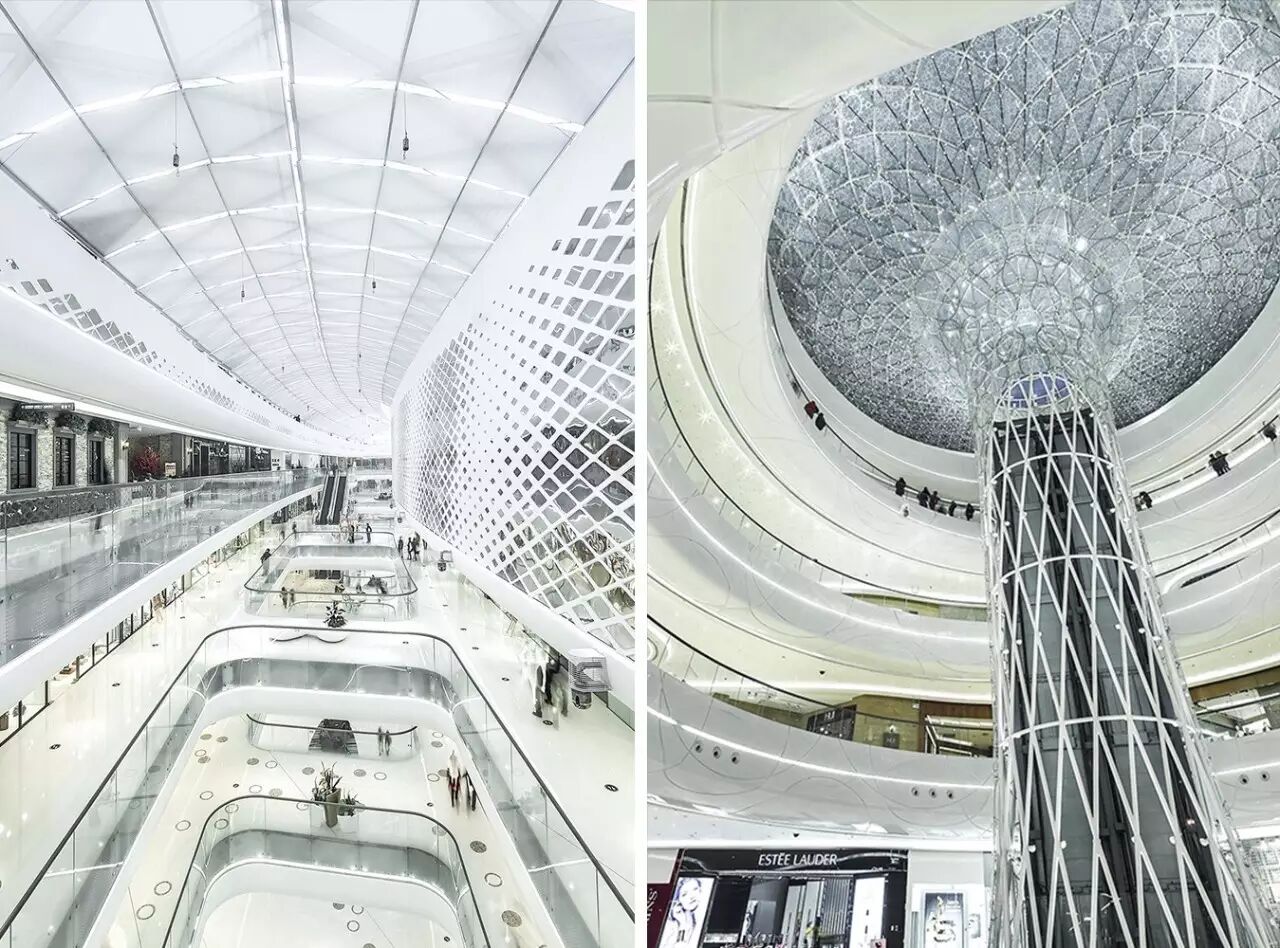

南中庭在一些细微之处采用带有反光效果的银色和灰色材料，体现了都市的形象和节奏。两个中庭都配备了全景升降机，中庭漏斗形的天窗将顶部和地面连在了一起。

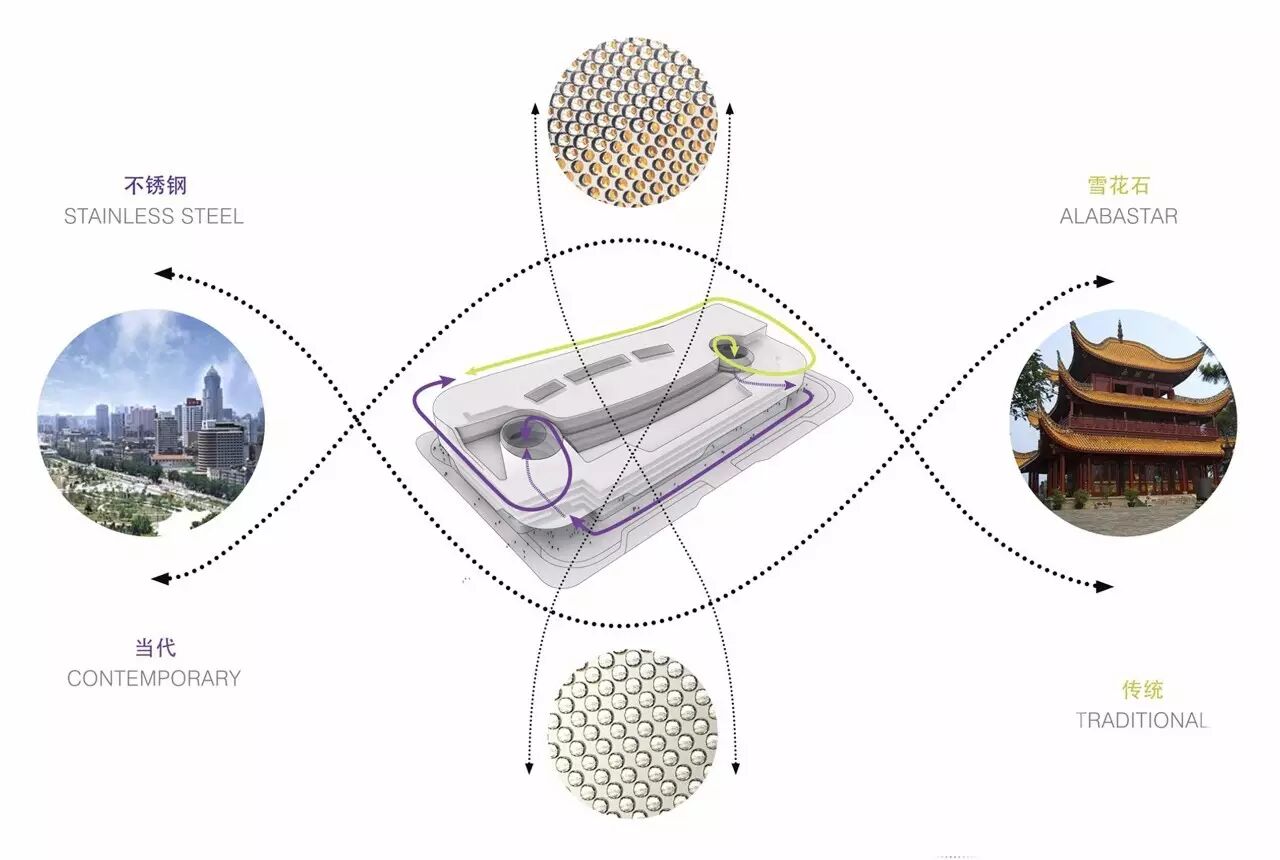

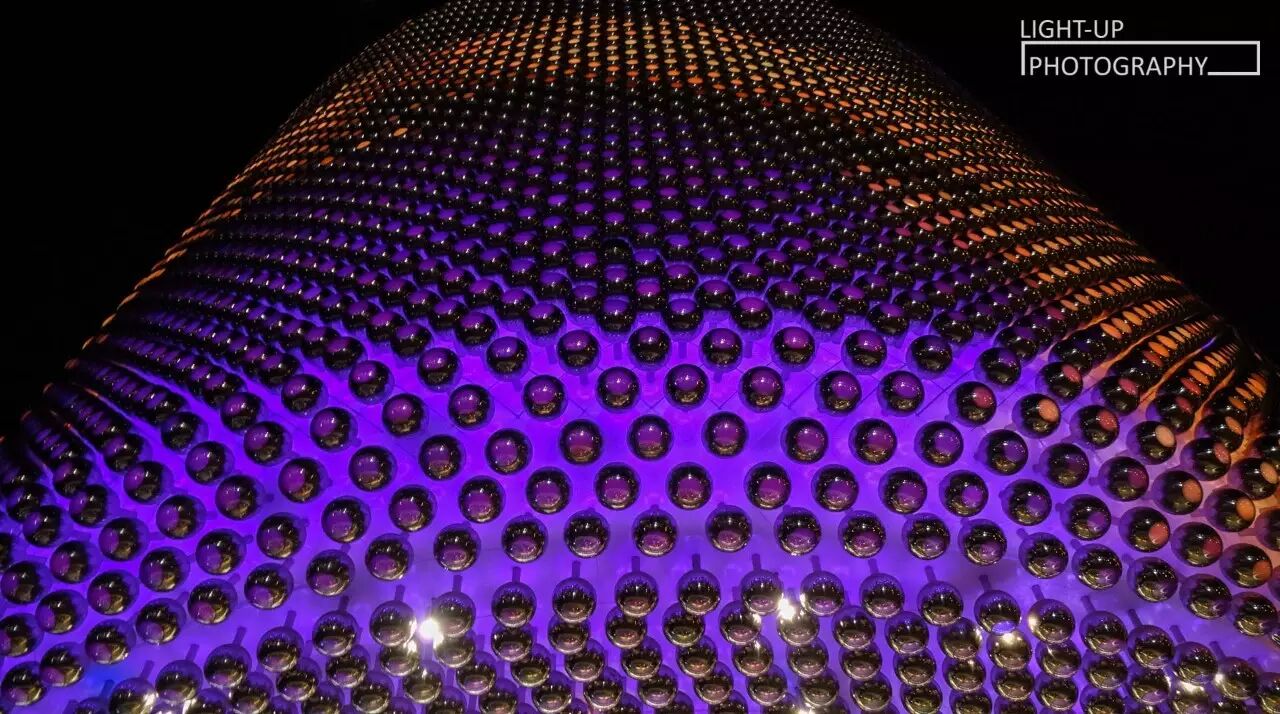

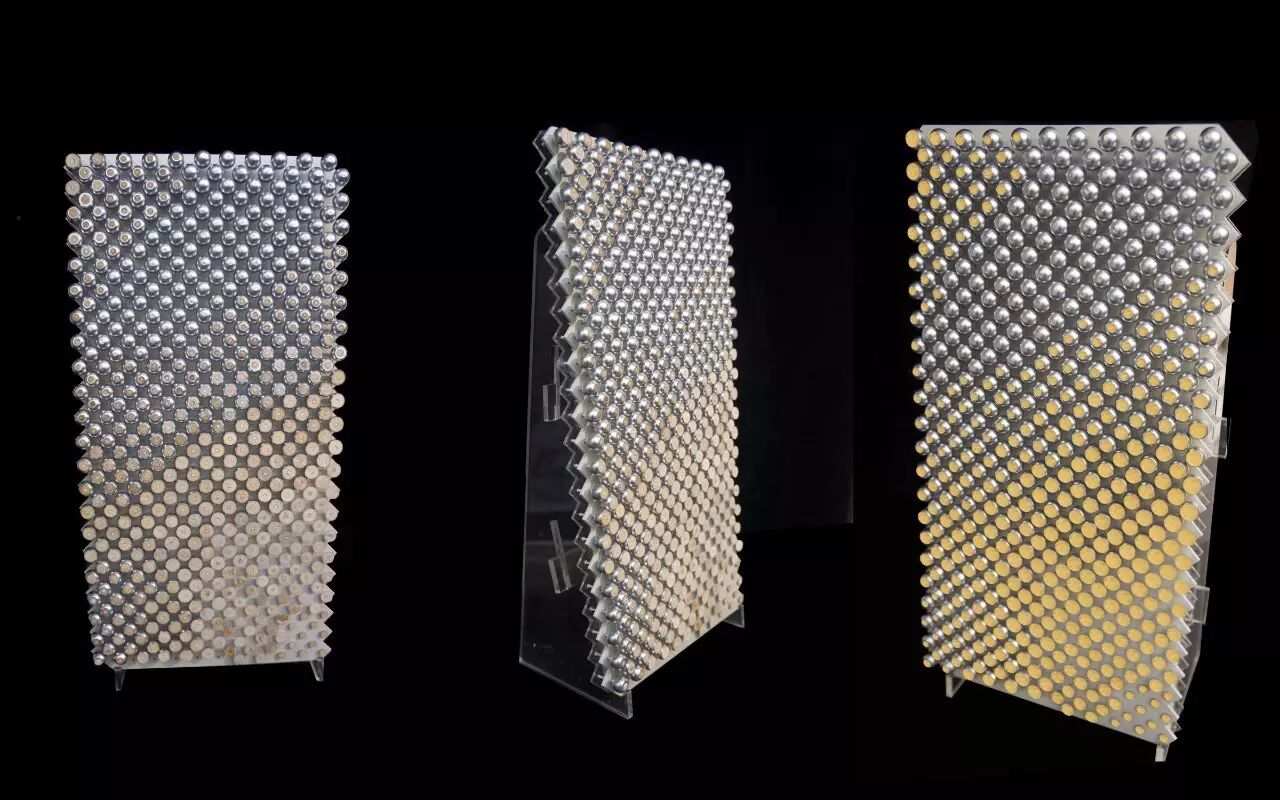

外立面设计侧重于实现动态效果，运用了抛光不锈钢和雪花石这两种材料的手工组合。这两种材料被制成9种不同的标准球体。它们之间特定的位置能创造出运动的效果和水中的反射，或如真丝面料般的褶皱。

“反射光和团，用于整个汉街万达广场，创建一个几乎奇幻的世界。为购物者创造新的微观世界和体验空间，类似世界的剧场，其中零售商场几乎成为一个舞台或一个表演的地方，为顾客提供了各种不同的印象和体验。”UNStudio解释说。

动画内容主要表现武汉的文化特色和华丽的楼体视觉。整体内容以时间为顺序进行展现。以编钟、黄鹤楼代表武汉的传统文化，以汉街万达广场代表武汉的现代文明和国际化定位，而长江大桥在沟通长江天堑的同时，也贯通了武汉从古至今的文化传承。把古代近代的武汉名胜和汉街万达广场并列表达，不仅充分展现了武汉的本土文化，更突显出汉街万达广场的城市新地标的地位。

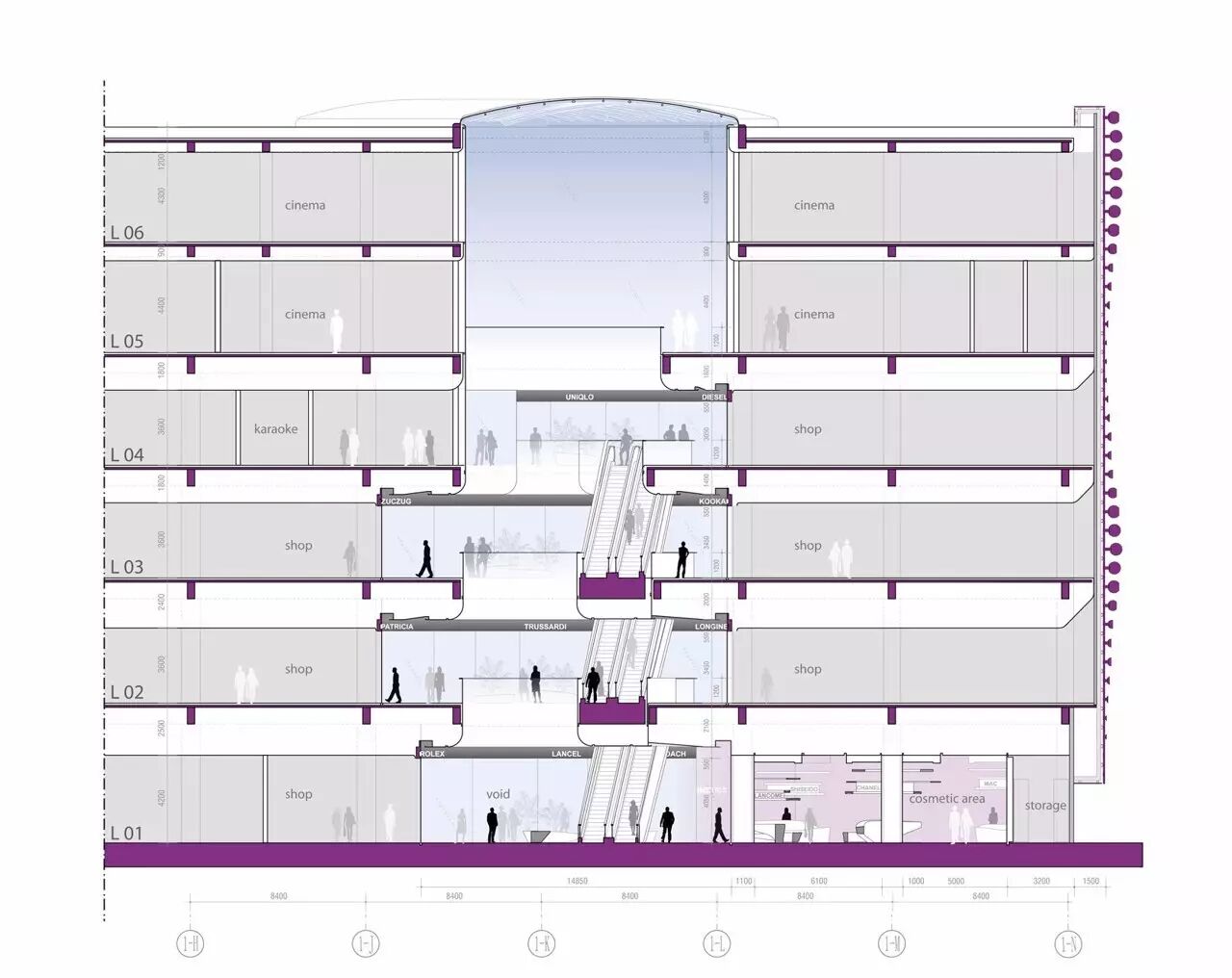

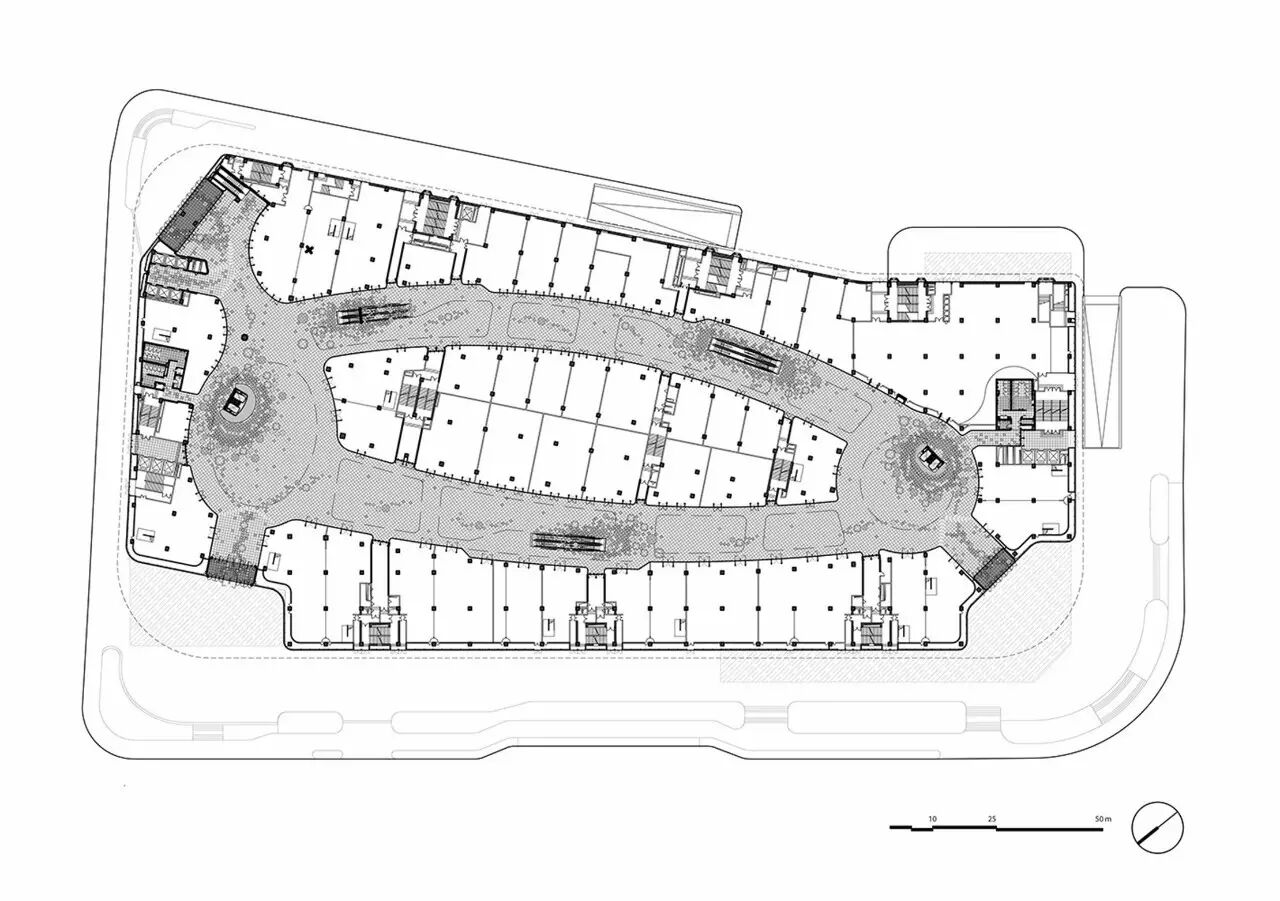

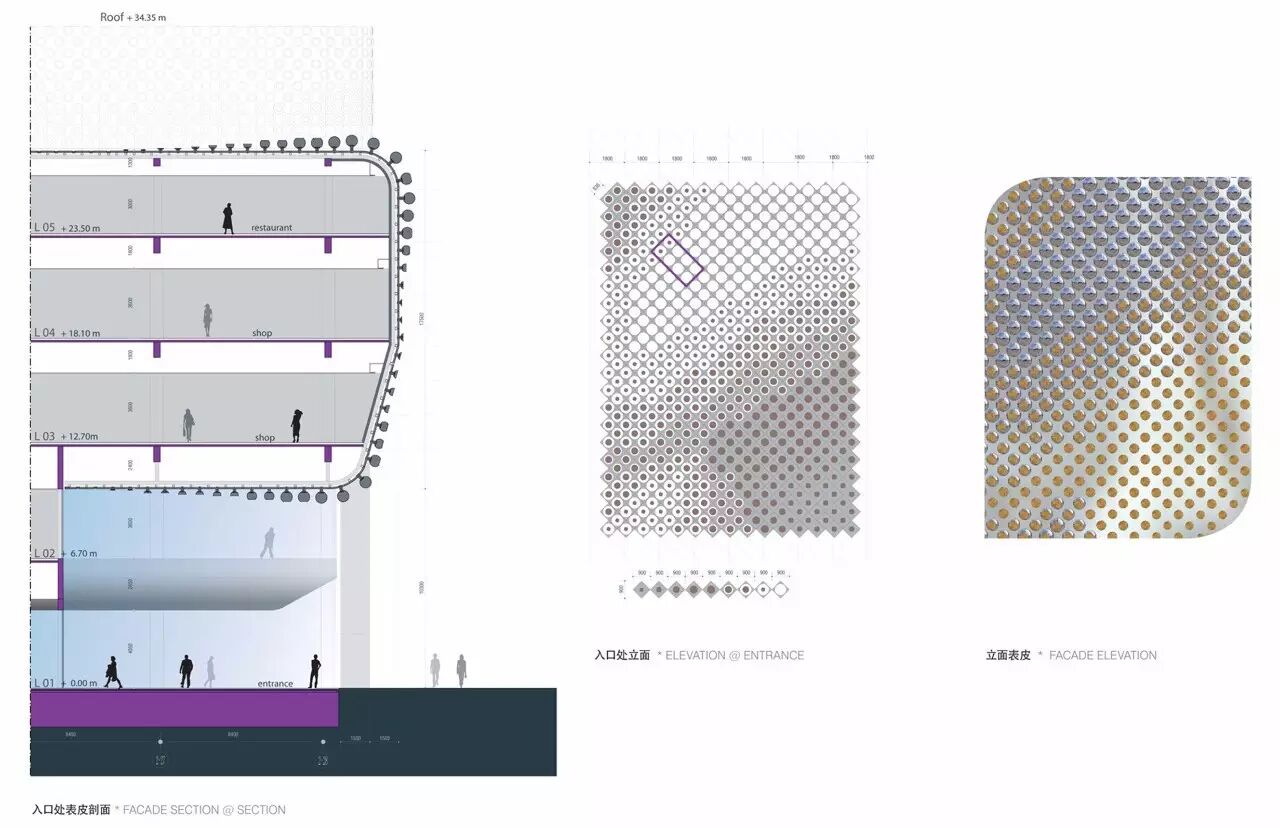

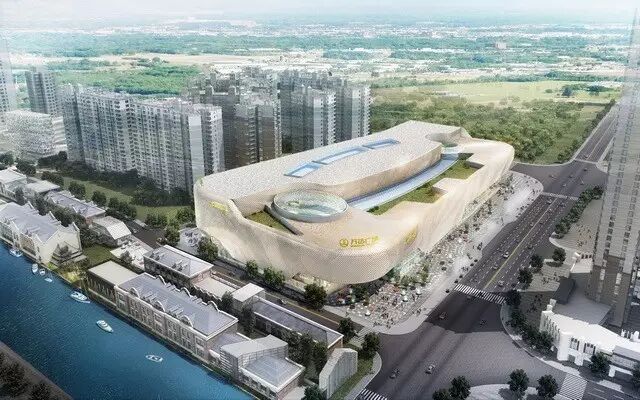

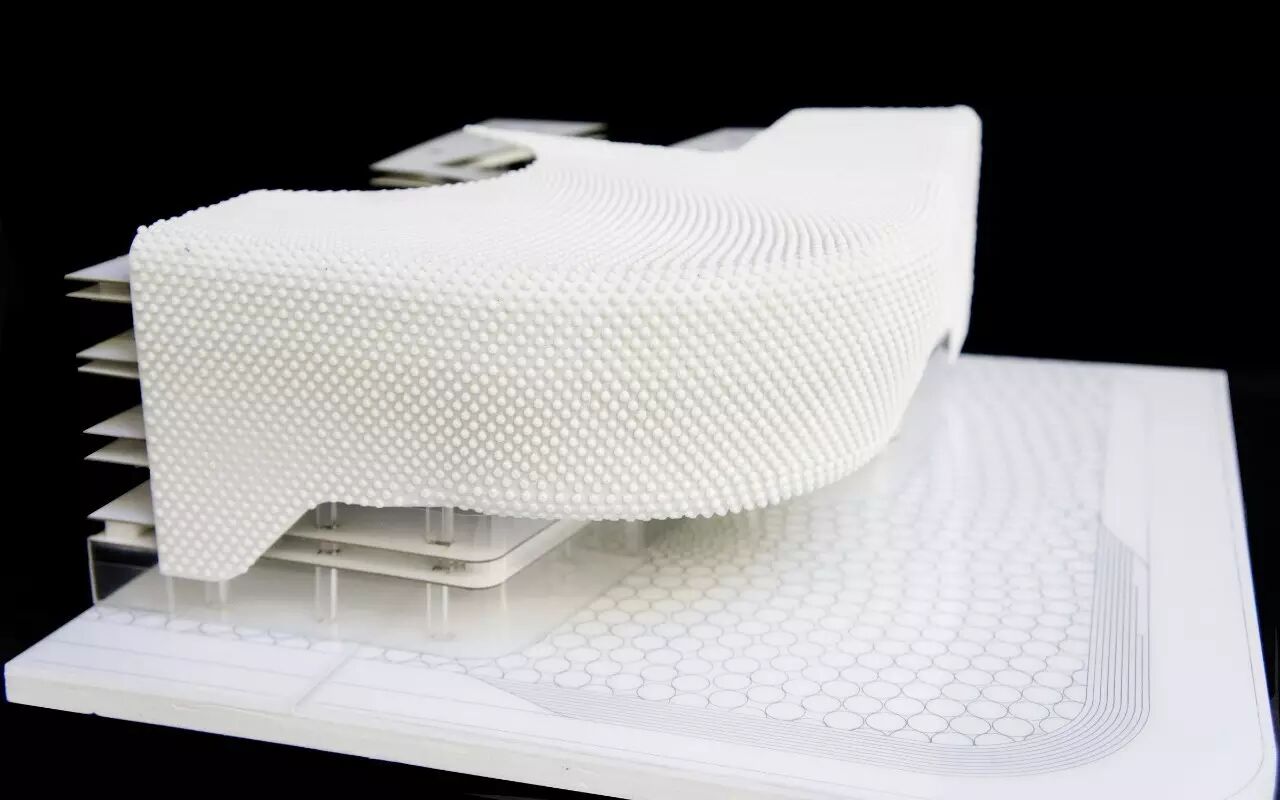

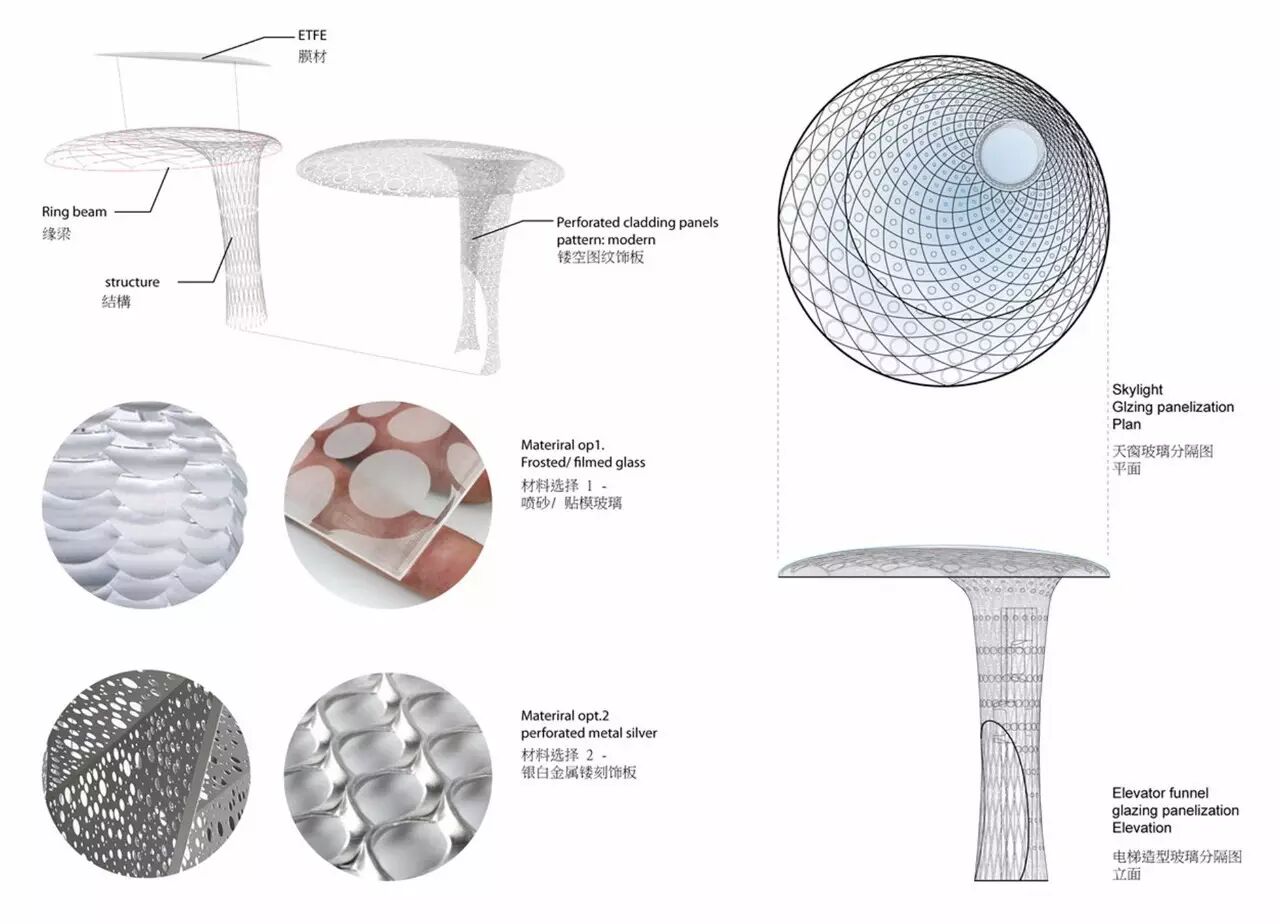

建筑模型及图纸

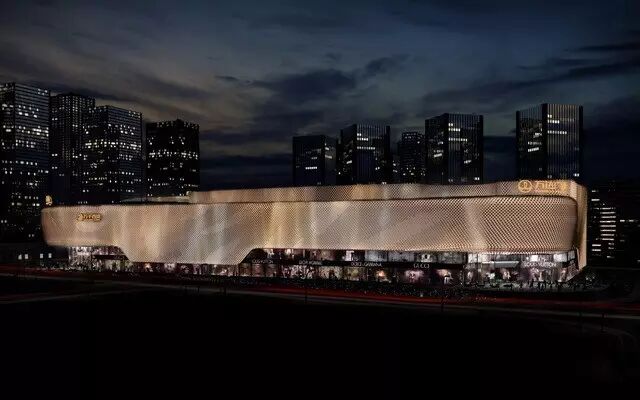

武汉汉街万达广场，通过结合现代光电控制技术的独特美学结构，创造独一无二的“双层屏幕”媒体幕墙系统，使建筑表皮成为一个非凡的表达信息、与环境交互、与公众交流的传媒载体。

超现实感的立面流动肌理，创造性地表现出“大江，大湖，大武汉”独特的地域特质，用灯光升华了建筑的独特构造语言；通过大量实验和研发手段，对LED照明系统集成应用进行了全系列的研究探索。

荣誉奖项

在拉斯维加斯举行的国际照明设计师协会IALD“第31届IALD国际照明设计奖”颁奖典礼上，来自中国的“武汉汉街万达广场夜景照明设计项目”获得IALD卓越奖，这是中国项目第一次获此殊荣。

注：IALD奖被誉为全球照明设计界的“奥斯卡”，由国际照明设计师协会IALD主办，它与北美照明工程协会IES照明奖并称为当今全球最权威的两大照明设计奖项，代表着全球最高照明设计水平。

本届IALD奖共有超过200个项目参与评选，武汉汉街万达广场项目在激烈的评选中脱颖而出获得夜景单项最高荣誉—IALD卓越奖。在颁奖典礼上，万达商业规划研究院常务副院长朱其玮先生和武汉汉街万达广场夜景照明主设计师郑见伟先生共同登台领奖，国际照明设计师协会IALD主席Barbara Horton女士亲自为他们颁发了奖牌。这是郑见伟与其设计团队继2009年获得“IES照明设计卓越奖”之后，第二次问鼎世界级奖项，同时也是项目首次问鼎国际级照明奖项，特别是中国商业项目第一次进入国际照明设计大奖殿堂。

随着我国城市化进程的不断加快，我国城市照明建设也迅速地经历着“从亮化到美化，从美化到文化”的过程。虽然我国的照明设计行业较欧美国家起步晚，但行业前景非常广阔，已顺利由“从无到有”阶段过渡到“从有到好”阶段。中国项目首次获得“IALD卓越奖”，这对我国的照明设计师，乃至整个中国照明设计行业，都是一次极大的鼓励，具有划时代的意义，这也充分体现了我国照明设计行业的巨大发展潜力！

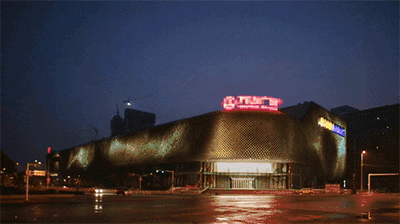

▽汉街万达媒体立面效果的小视屏▽

建筑师：UNStudio

地点：中国湖北武汉

模型制作：Patrick Noome, Todd Ebeltoft, Ali Ashgar

面积：22630.0 sqm

漏斗结构：Shanghai General Metal Structure Engineer Co. Ltd, GMS

立面：Arup SHA

照明立面：ag Licht, with LightLife

中方建筑设计：CSADI, Central South Architectural Design Institute, INC.

中方立面：Beijing JinXinZhuoHong Facade Engineering Company Ltd.

中方室内：Beijing Qing Shang Architectural Design Engineering Co. Ltd

中方照明：BIAD Zheng Jian Wei lighting design studio
